Lagernummer |
1020-20169 |
Kategorie |
CNC Dreh- und Fräszentrum |
Fabrikat |
DMG MORI |
Typ |

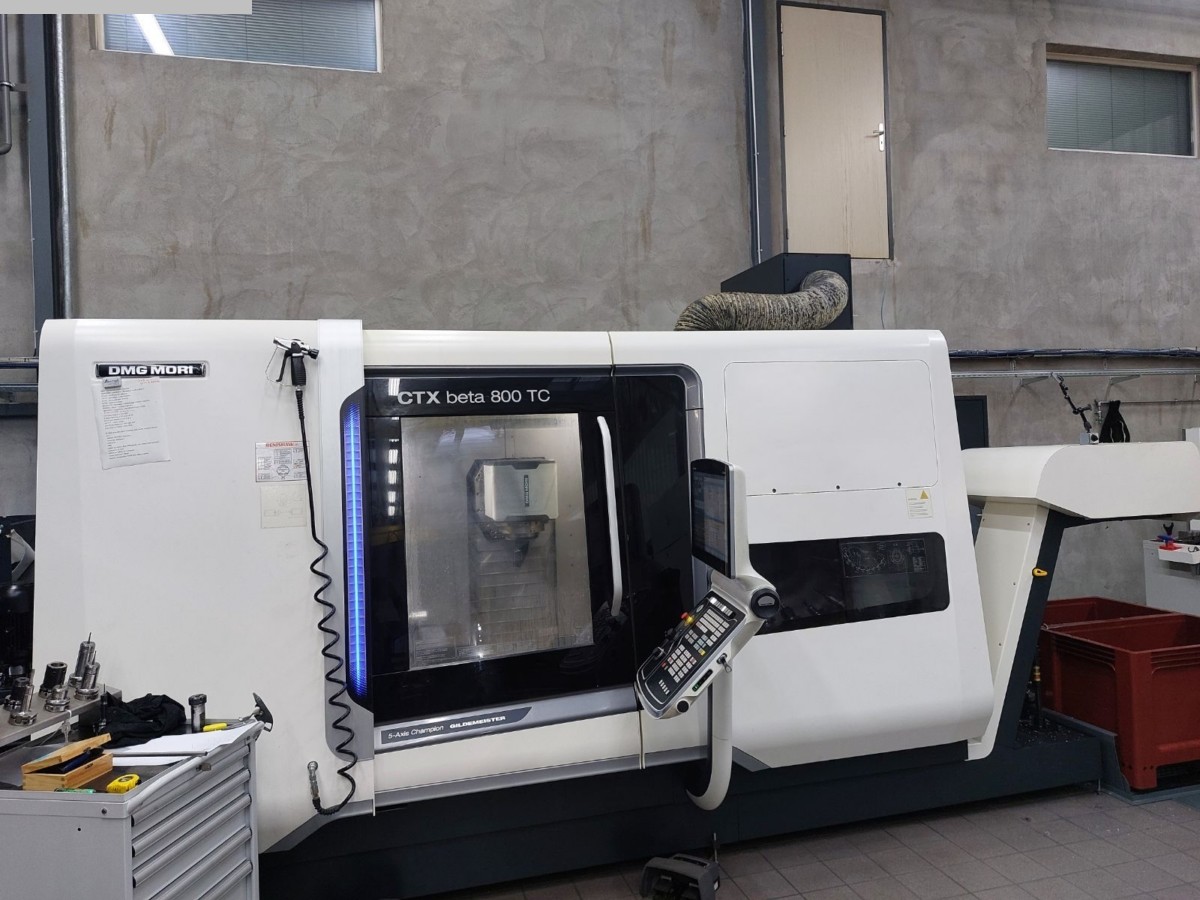

CTX beta 800 TC |
Baujahr |
2018 |
Steuerung |
Siemens 840D |
Lagerort |
ab Werksstandort,unter Strom |
Ursprungsland |
Deutschland |
Lieferzeit |
kurzfristig-nach Vereinbarung |
Frachtbasis |
ab Werksstandort - ohne Demontage |
Technische Details |
Drehdurchmesser |
500 mm |
Drehlänge |
800 mm |
Steuerung |
Siemens 840D |
Umlaufdurchmesser über Bett |
700 mm |
Hauptspindel: |
|
Drehzahlbereich - Hauptspindel |
20 - 5.000 min/-1 |
Antriebsleistung - Hauptspindel |
25 / 34 kW |
Max. Drehmoment |
380 Nm |
C-Achse |
0,01 ° |
max. Futterdurchmesser |
320 mm |
Frässpindel |
|
Frässpindelmotor |
22,5 |
Frässpindeldrehzahlbereich |
12000 U/min |
b-Achse |
+/- 110 ° |
Reitstock |
|
Verfahrwege: |
|
x-Achse |
480 mm |
y-Achse |
+/- 100 mm |
z-Achse |
845 mm |
Vorschübe: |
|
Eilgang ( X / Y / Z ) |
60 / 22,5 / 30 m/min |
Vorschubkraft |
5,6 / 5,6 / 7,4 kN |
Schaltzeit |
30°: 0,4 sec |
Werkzeugrevolver: |
|
Anzahl der Werkzeugplätze |
24 pos. |
Werkzeugaufnahme |
HSK A 63 |
Gesamtleistungsbedarf |
- kW |
Maschinengewicht ca. |
10 t |
Raumbedarf ca. |
6,5 x 3,5 x 2,7 m |
Beschreibung |

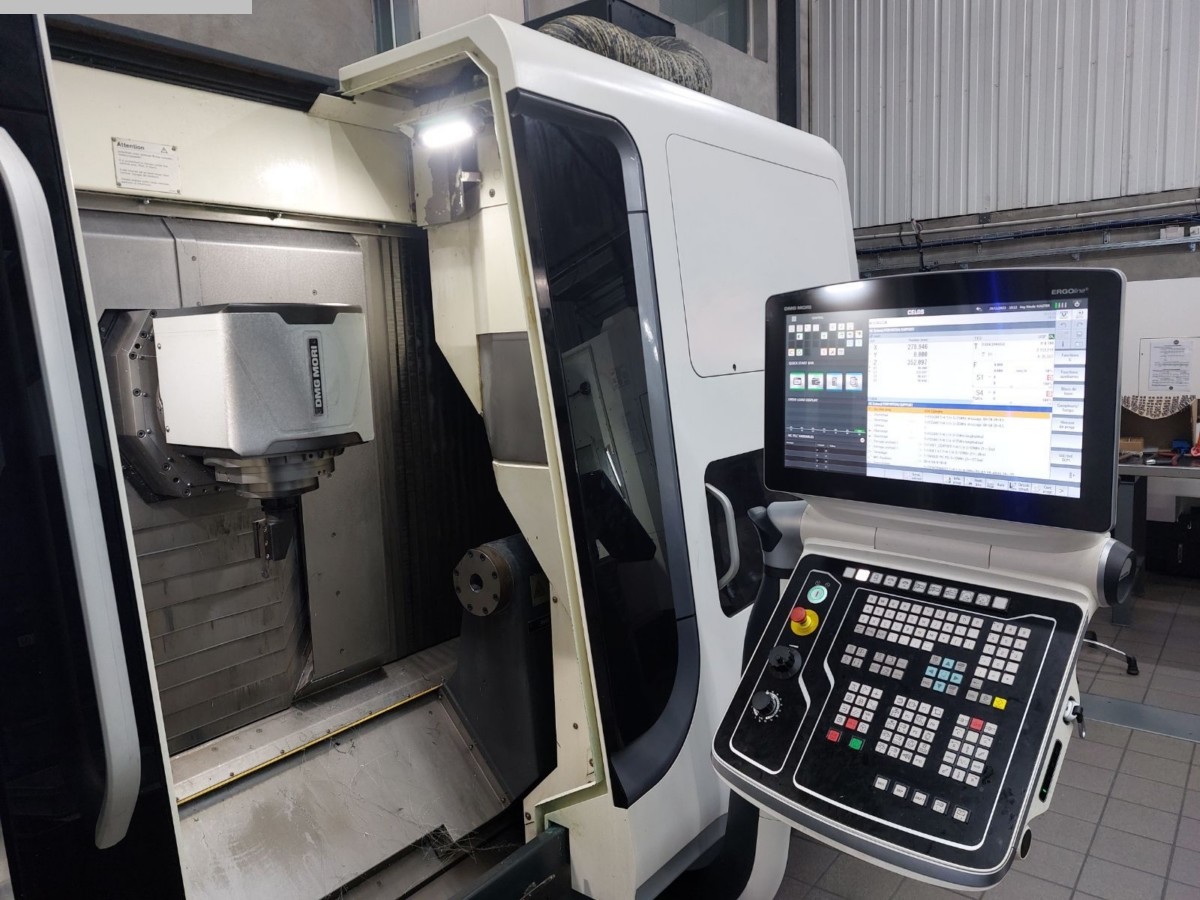

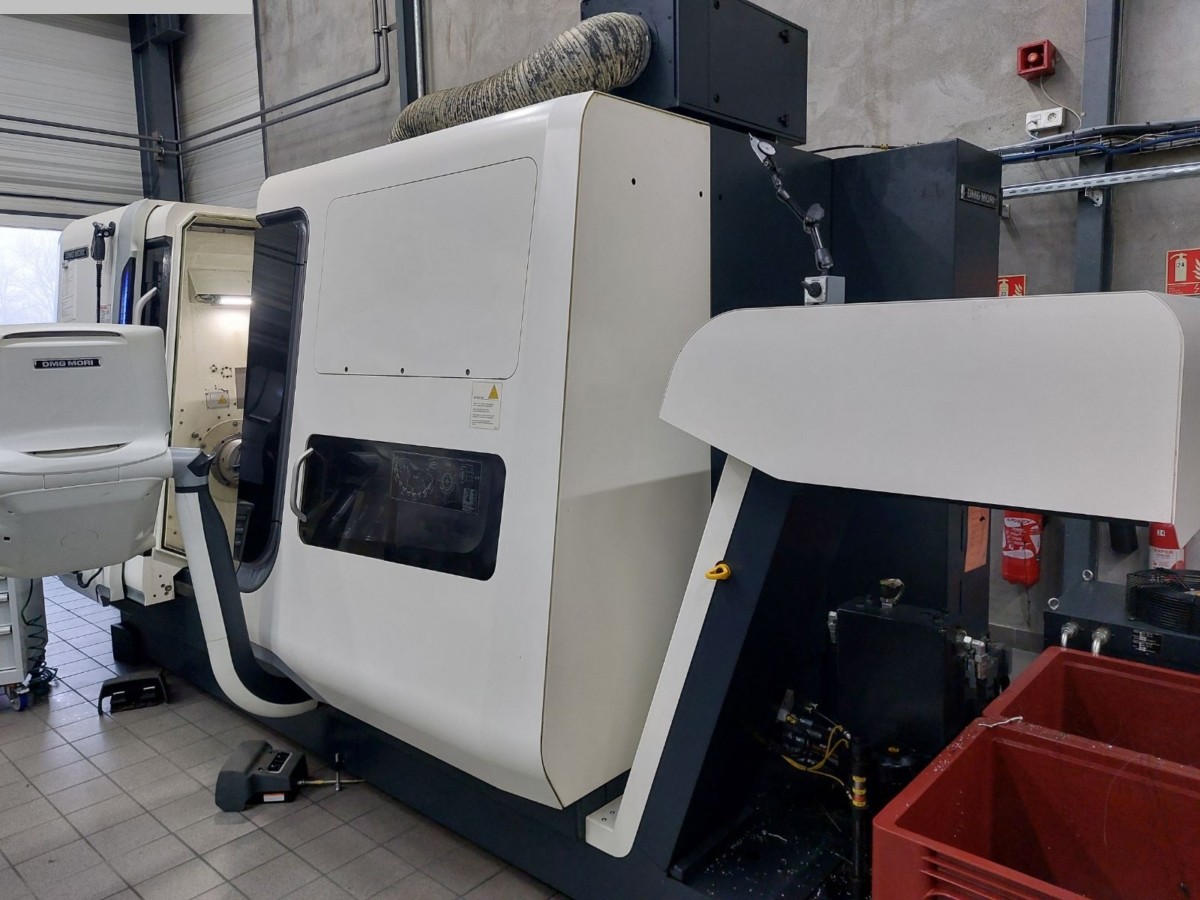

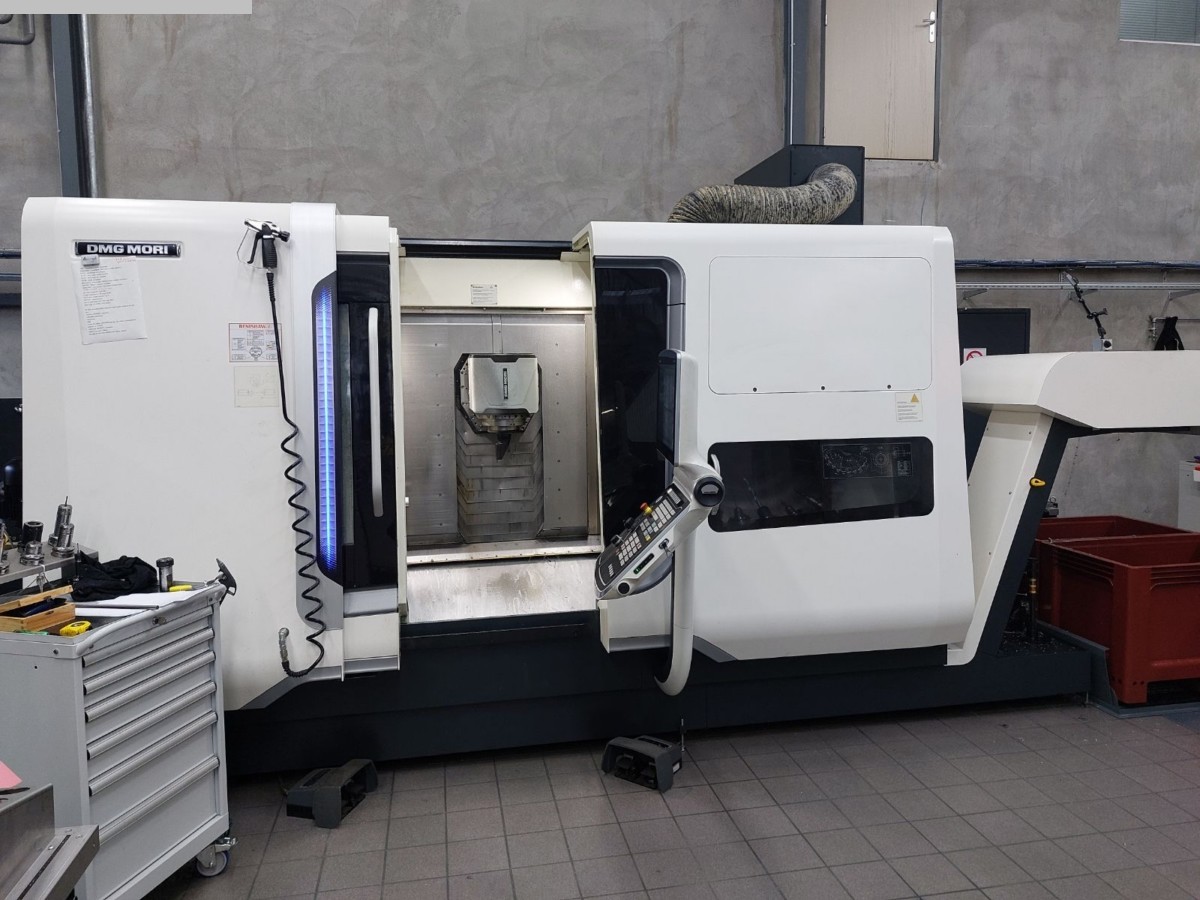

CNC - Dreh- und Fräszentrum
- CNC Steuerung Siemens 840D Ergo Pro

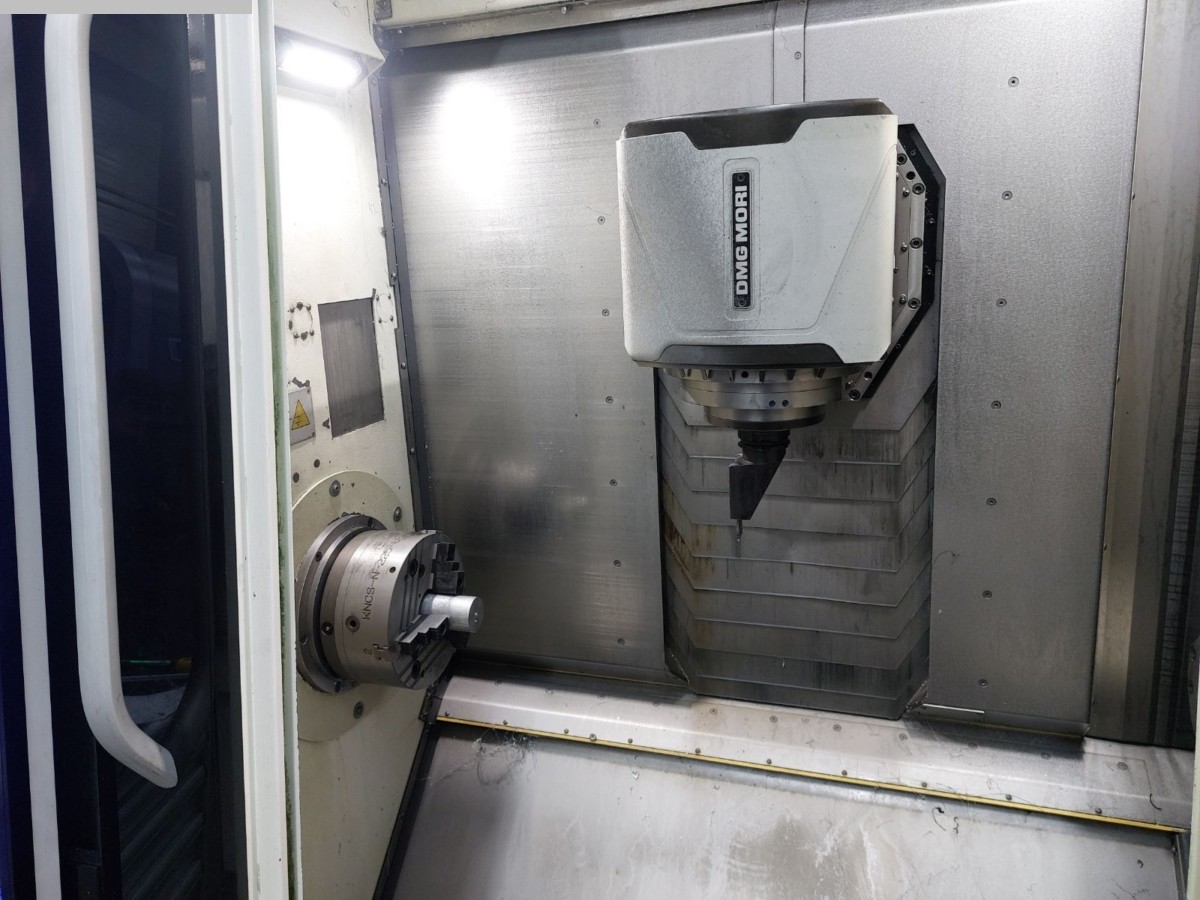

- Fräskopf mit B-Achse
- Y-Achse
- Kühlmitteleinrichtung 15bar mit Papierbandfilter
- Späneförderer

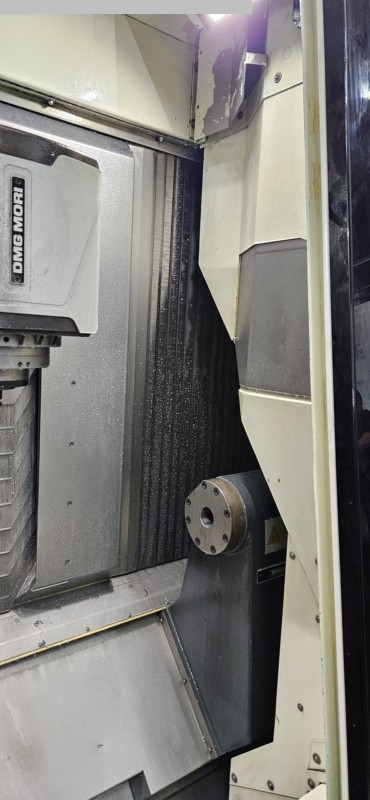

- Reitstock
- Absaugung
- Werkzeugwechsler 24-fach (HSK)
- Renishaw
nur 3500h Spindelstunden
|
|
|
|
