| Lagernummer |
1020-20355 |
| Kategorie |
CNC Dreh- und Fräszentrum |
| Fabrikat |
DMG MORI |
| Typ |
CLX 450 |
| Baujahr |
2023 |
| Steuerung |
Siemens Sinumerik 840D SL |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Werk - EXW |
| Technische Details |
| Drehdurchmesser |
400 mm |
| Drehlänge |
755 mm |
| Steuerung |
Siemens Sinumerik 840D SL |
| Umlaufdurchmesser über Bett |
700 mm |
| Umlaufdurchmesser über Planschlitten |
370 mm |
| Hauptspindel: |
|
| Max. Drehzahl |
4.000 min/-1 |
| Antriebsleistung - Hauptspindel |
17 / 25.5 kW |
| Max. Drehmoment |
426 / 283 Nm |
| Spindeldurchmesser im vord. Lager |
200 mm |
| Spindelbohrung |
91 mm |
| max. Stangendurchmesser |
82 mm |
| Futterdurchmesser |
254 mm |
| Spindelnase |
A2-8 |
| C-Achse |
360 ° |
| Werkzeugrevolver: |
|
| Anzahl der Werkzeugplätze |
12 pos. |
| Werkzeugaufnahme |
VDI 40 |
| angetriebene Stationen |
12 pos |
| Drehzahlbereich - angetr. Werkzeugstationen |
max. 4.000 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen |
5,44 kW |
| Max. Drehmoment |
20 Nm |
| Verfahrwege: |
|
| x-Achse |
276 mm |
| y-Achse |
+/- 60 mm |
| z-Achse |
755 mm |
| Vorschübe: |
|
| Eilgang |
30/22,5/30 m/min |
| Reitstock: |
|
| Reitstockverfahrweg |
800 mm |
| Reitstockaufnahme |
Mk 5 |
| Spannkraft |
max. 8 kN |
| Gesamtleistungsbedarf |
39 kVA |
| Maschinengewicht ca. |
6,4 t |
| Raumbedarf ca. |
2,95 x 3,0 x 1,95 m |
| Beschreibung |
ausgestattet mit:

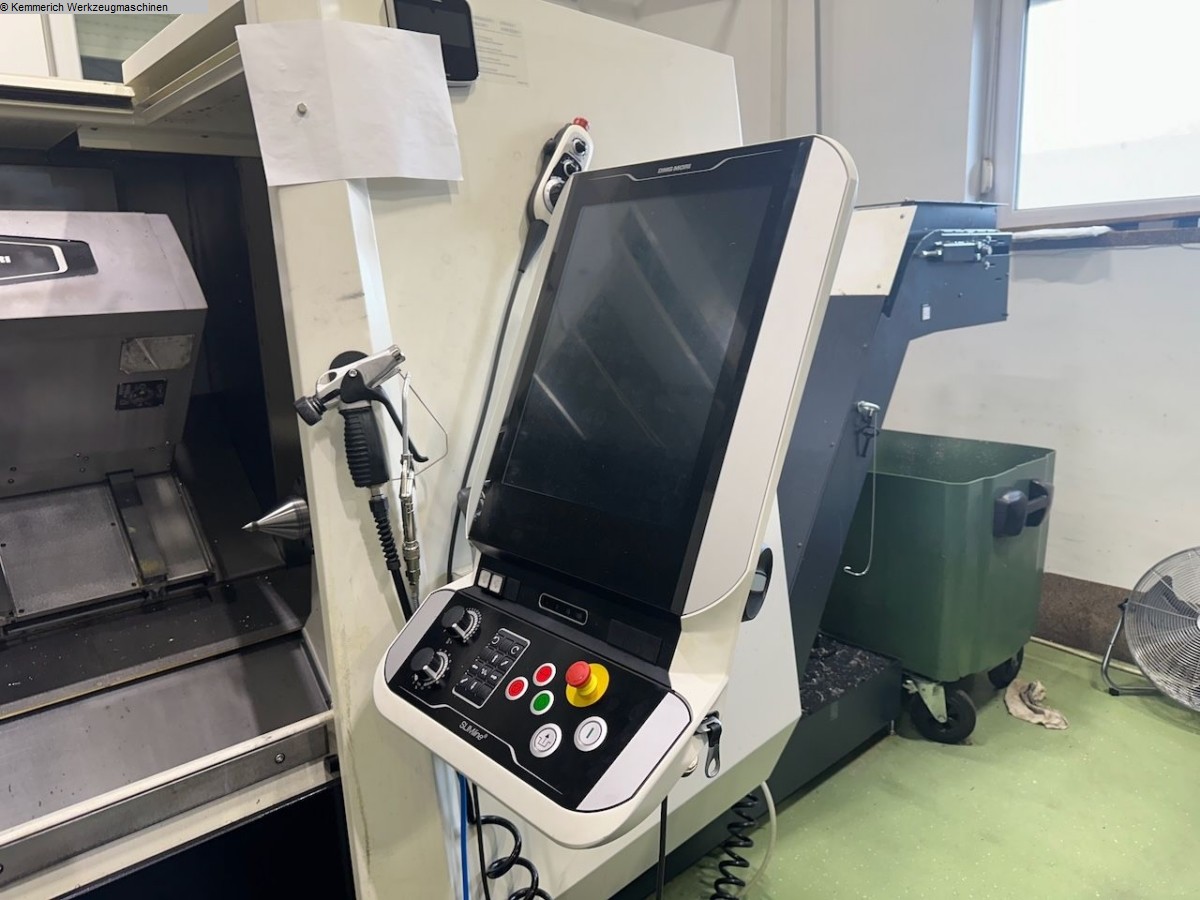

- CNC Steuerung Siemens 840D MultiTouch
- C-Achse
- y-Achse

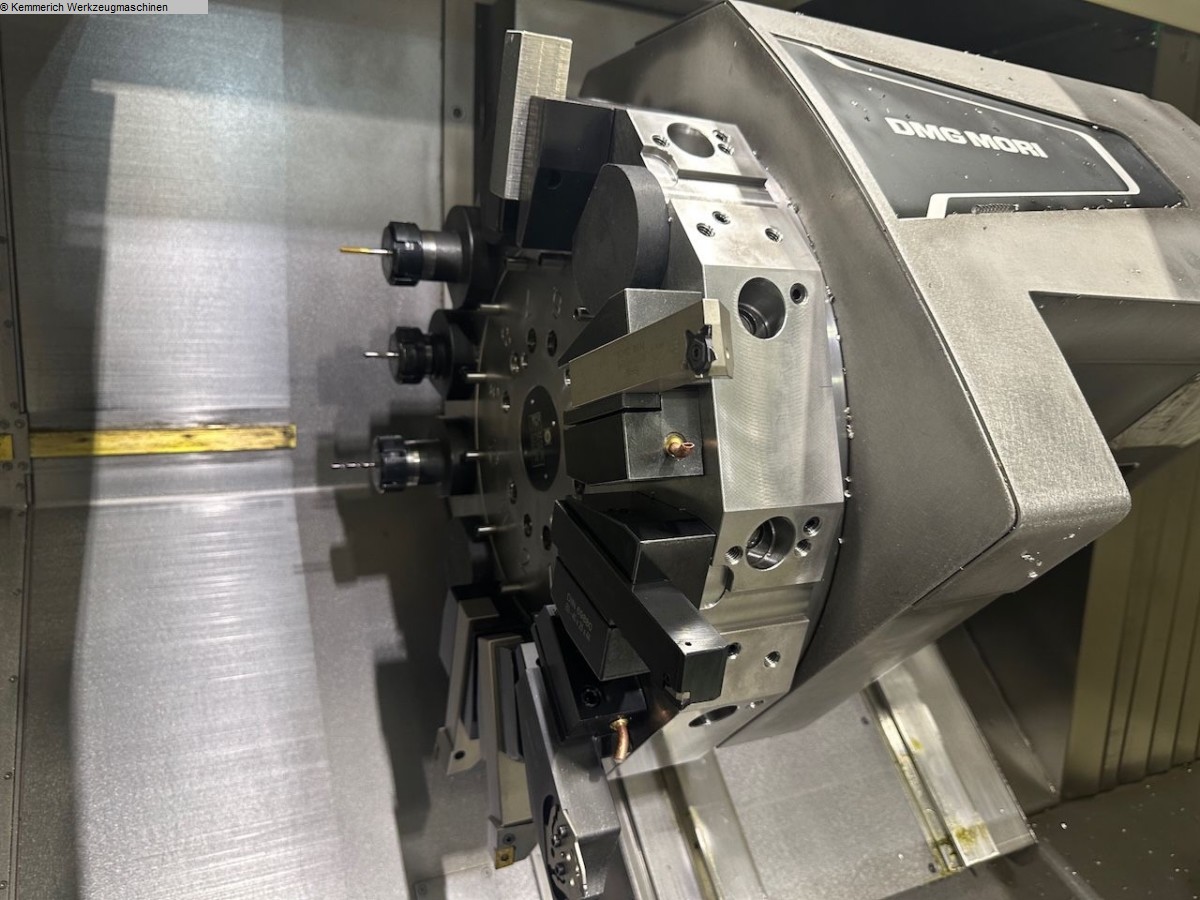

- Werkzeugrevolver 12x VDI (4000U/min, 5,44kW)
- Späneförderer
- Kühlmittelanlage
- Reitstock
2135h Laufstunden und 940 Spindelstunden
|
|
|
|
