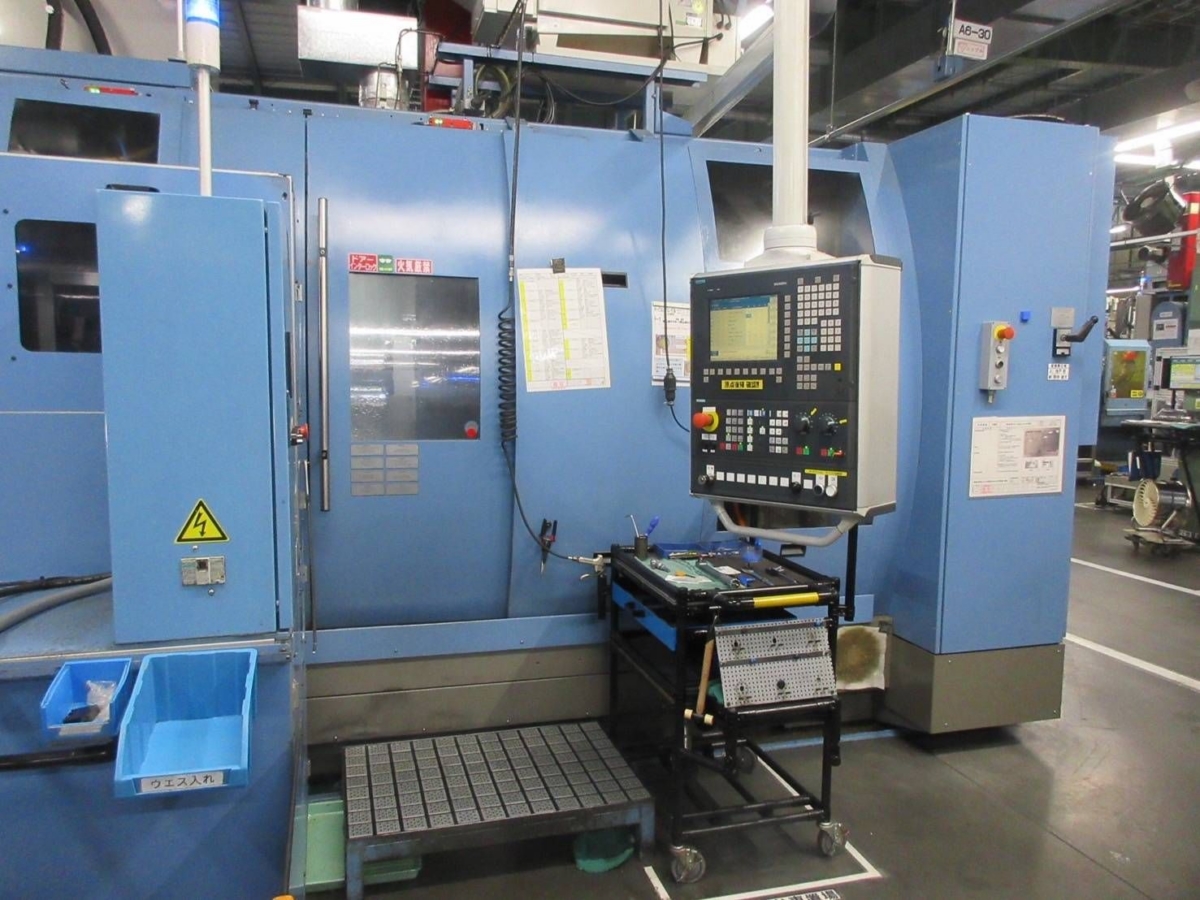

| Lagernummer |
1020-20708 |
| Kategorie |

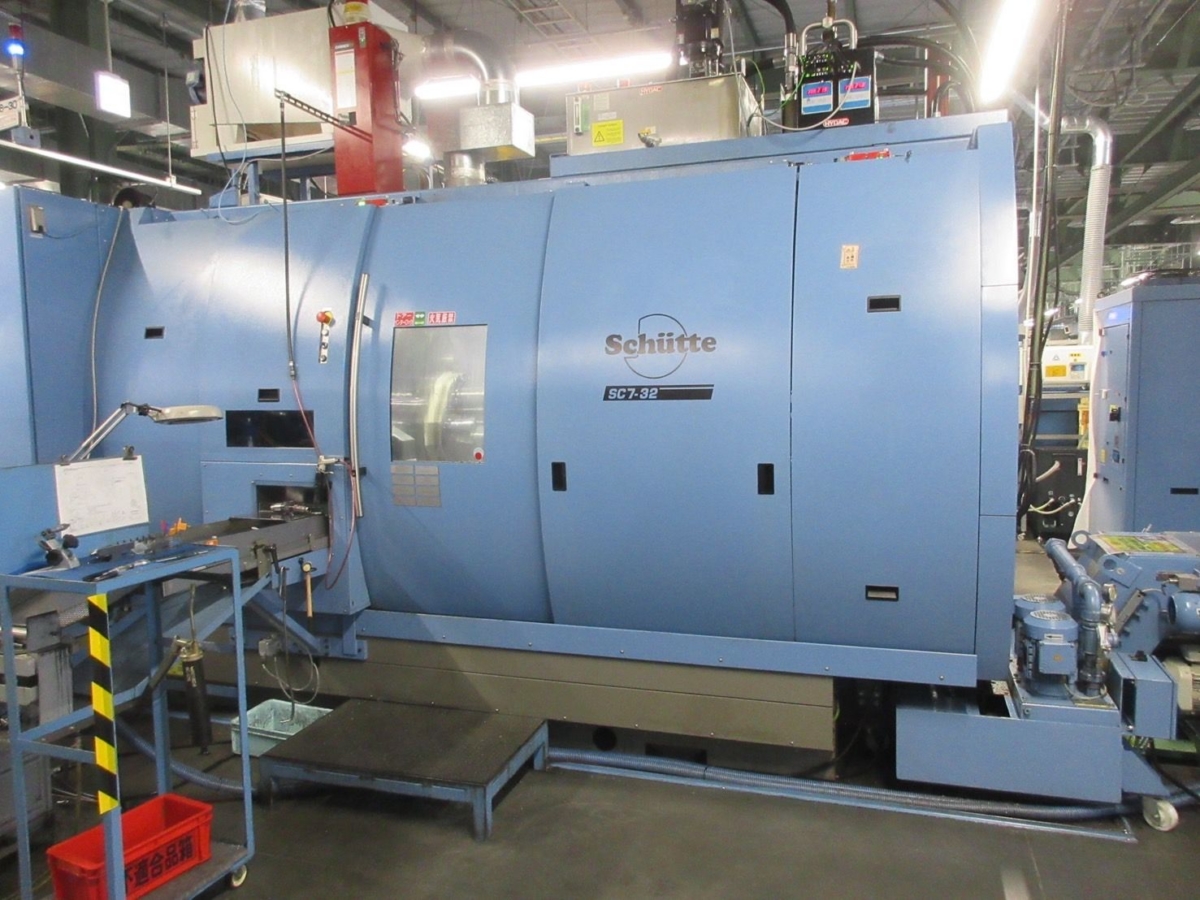

Mehrspindelstangenautomat |
| Fabrikat |
SCHÜTTE |
| Typ |
S 7 - 32 |
| Baujahr |
2017 |
| Steuerung |
Siemens 840D |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Werk - EXW |
| Technische Details |
| Spindelanzahl |
6 |
| Spindeldurchlass |
- mm |
| Drehlänge |
150 mm |
| Stangendurchmesser |
32 mm |
| Längsschlitten - Weg |
125 / 280 mm |
| Vorschubgeschwindigekeit |
30 m/min |
| Querschlitten - Weg |
70 mm |
| Vorschubgeschwindigkeit |
30 m/min. |
| Spindeldrehzahlen - stufenlos |
8000 U/min |
| Drehmoment an der Spindel |
50 Nm |
| Steuerung |
Siemens 840D |
| Gesamtleistungsbedarf |
- kW |
| Maschinengewicht ca. |
17,5 t |
| Raumbedarf ca. |
m |
| Beschreibung |

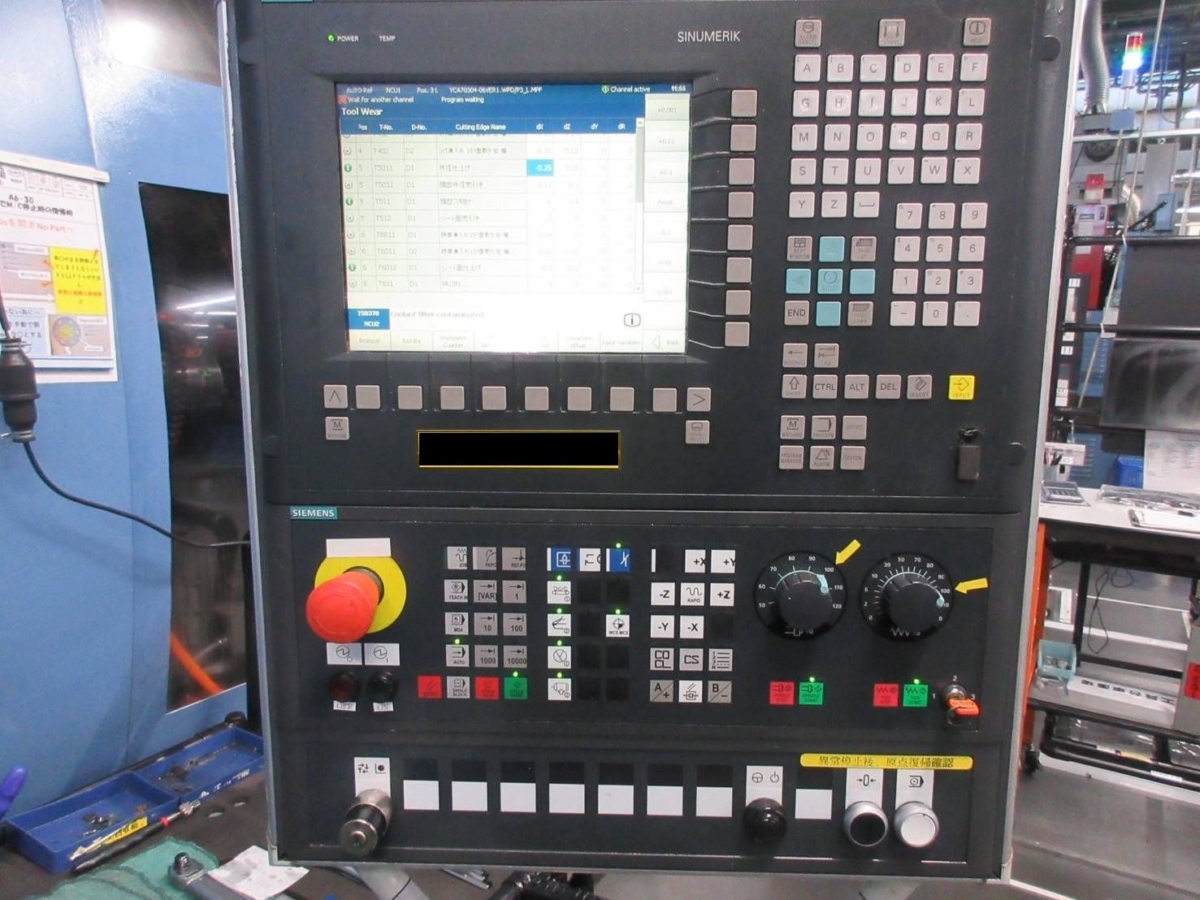

- CNC Setuerung Siemens 840D
- Haupt & Gegenspindel
- Werkzeugrevolver 3-fach, Y-Achse 50mm
- 6 Spindeln
- 7 Stationen [POS}:
-- POS1: Werkstückladezange
-- POS3: Drehspindel (für abnehmbares Drehwerkzeug)
-- POS4: Werkstückentladung
-- POS5: Gegenspindel (Teilspindel)

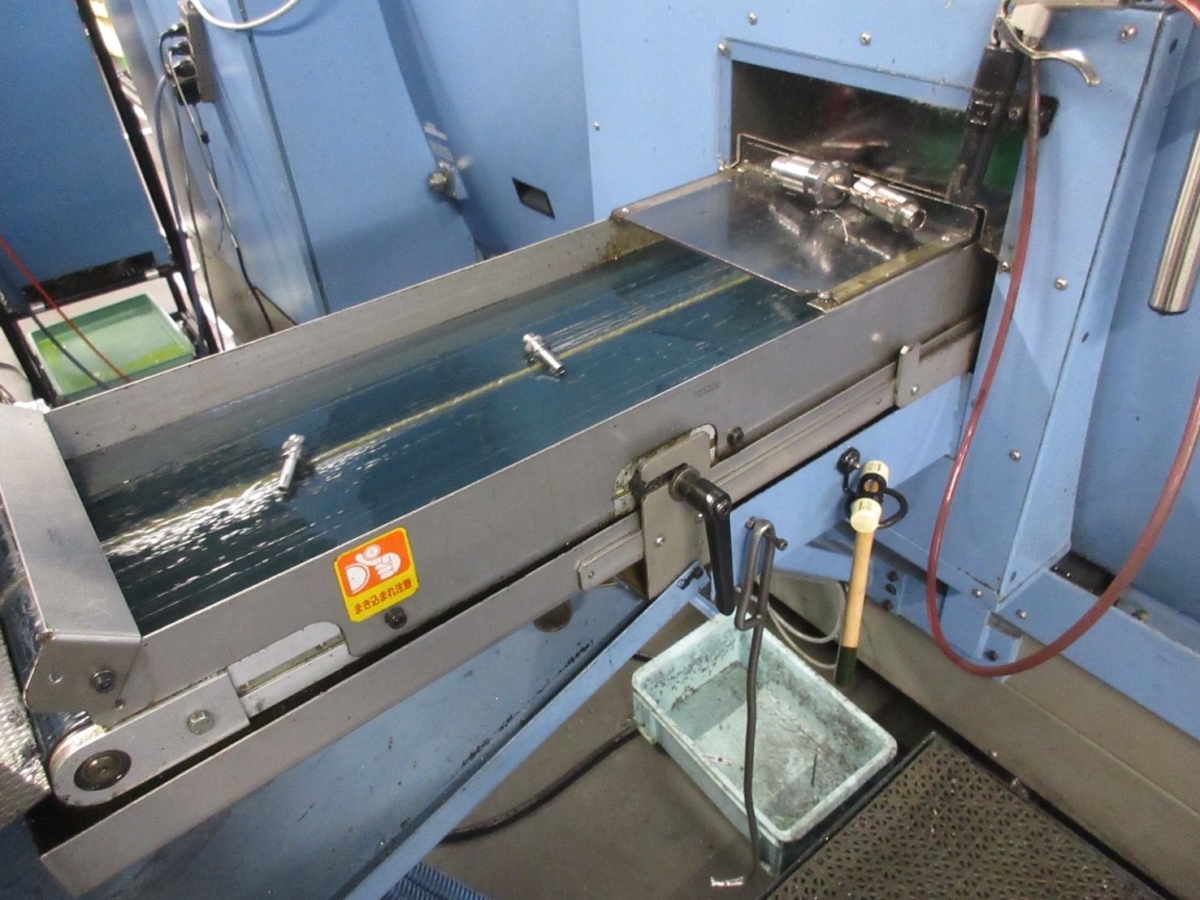

-- POS6: Werkstückabfuhr (Förderband und Abfuhrschacht)
-- Maximale Spindeldrehzahl: 8000 min?¹ (von ARTIS)
-- QC-Spannzangenfutter (von HAINBUCH)
[Haupteinheit Werkzeugspezifikationen]

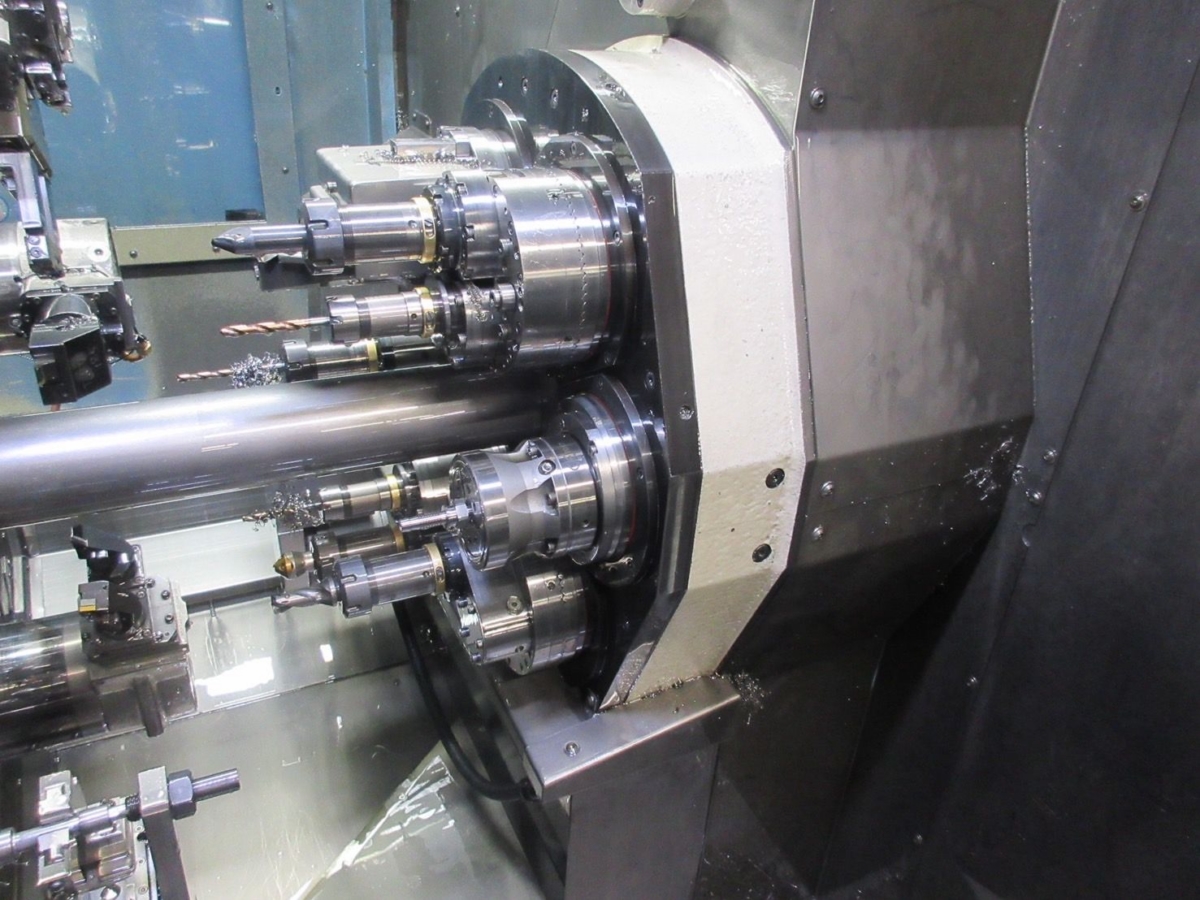

POS1 Spindel: 2-achsig gesteuerte externe HSK40
POS1 Armlader: 1 - Einseitenlader, 2 - Greiferkopf
POS2 Spindel: 1 - fest HSK40, 2 - rotierend HSK32
POS2 Lader: 1 - 2.CAPT C4
POS3 Spindel: 1 - rotierend HSK40
POS3 Lader: 1 - 2.CAPT C4
POS4 Spindel: 2 - fest HSK40
POS4 Lader: 1 - 2.CAPT C4
POS5 Spindel: 2 - rotierend HSK32
POS5 Lader: 1 - 2.CAPT C4
POS6 Auswerfer: 2 - CAPT C5
Spindeln, Werkzeuge, feste Spannzangenfutter, Anzeigen, Sky Vision, Stopper

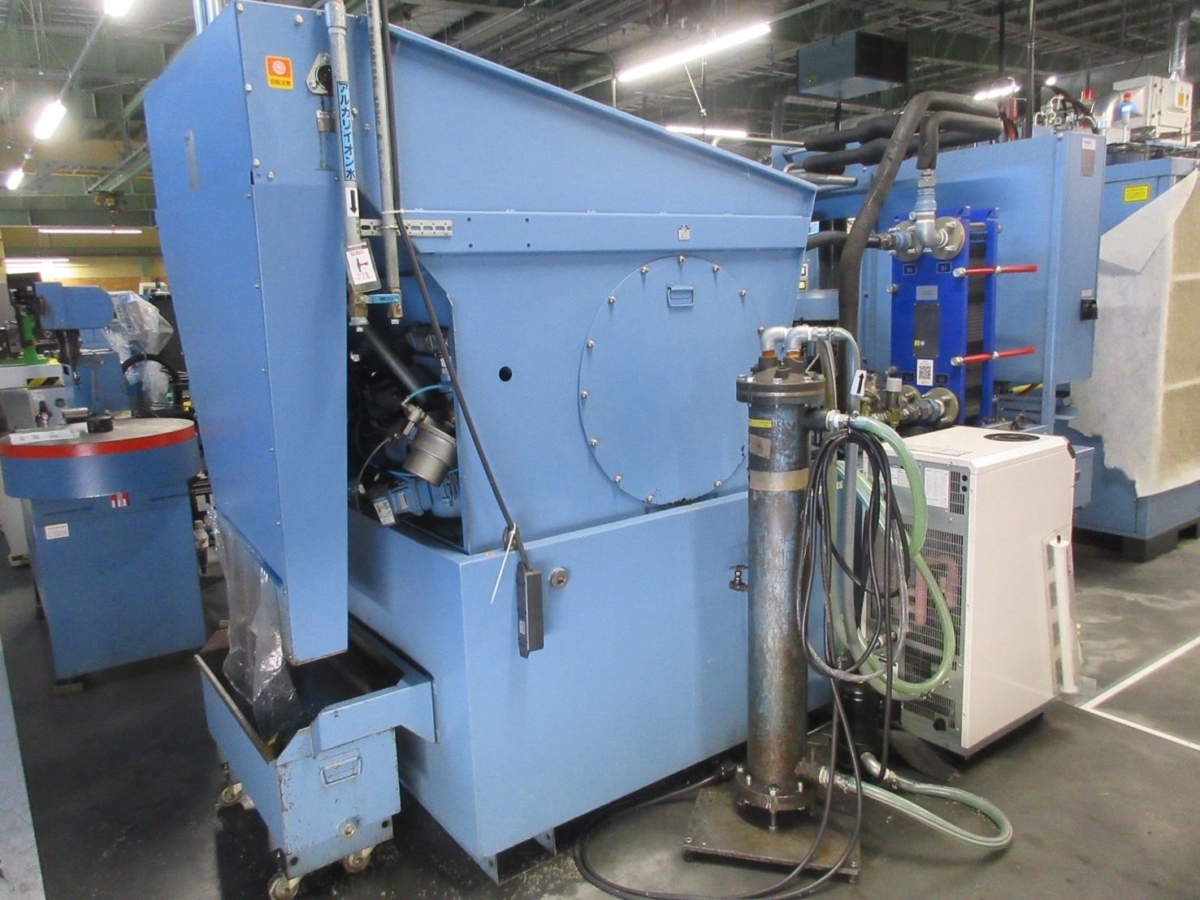

- Ölkühler HYDAC

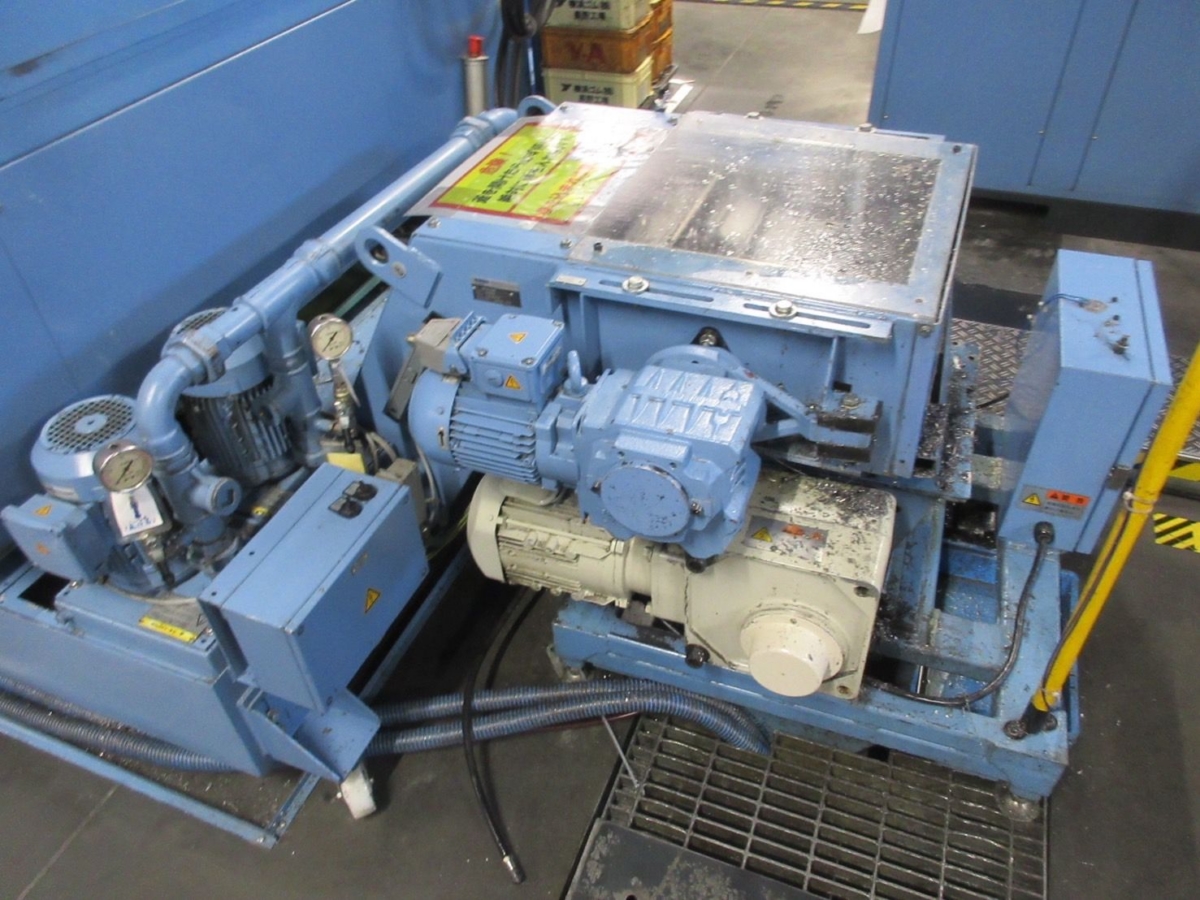

- Kühlmittelanlage KNOLL (3 bar, 30 bar, 60 bar)
- Späneförder KNOLL
- CE
ca 41500h Lauftstunden
|
|
|
|
