| Lagernummer |
1020-20869 |
| Kategorie |
Flachschleifmaschine - Vertikal |
| Fabrikat |
REFORM |
| Typ |

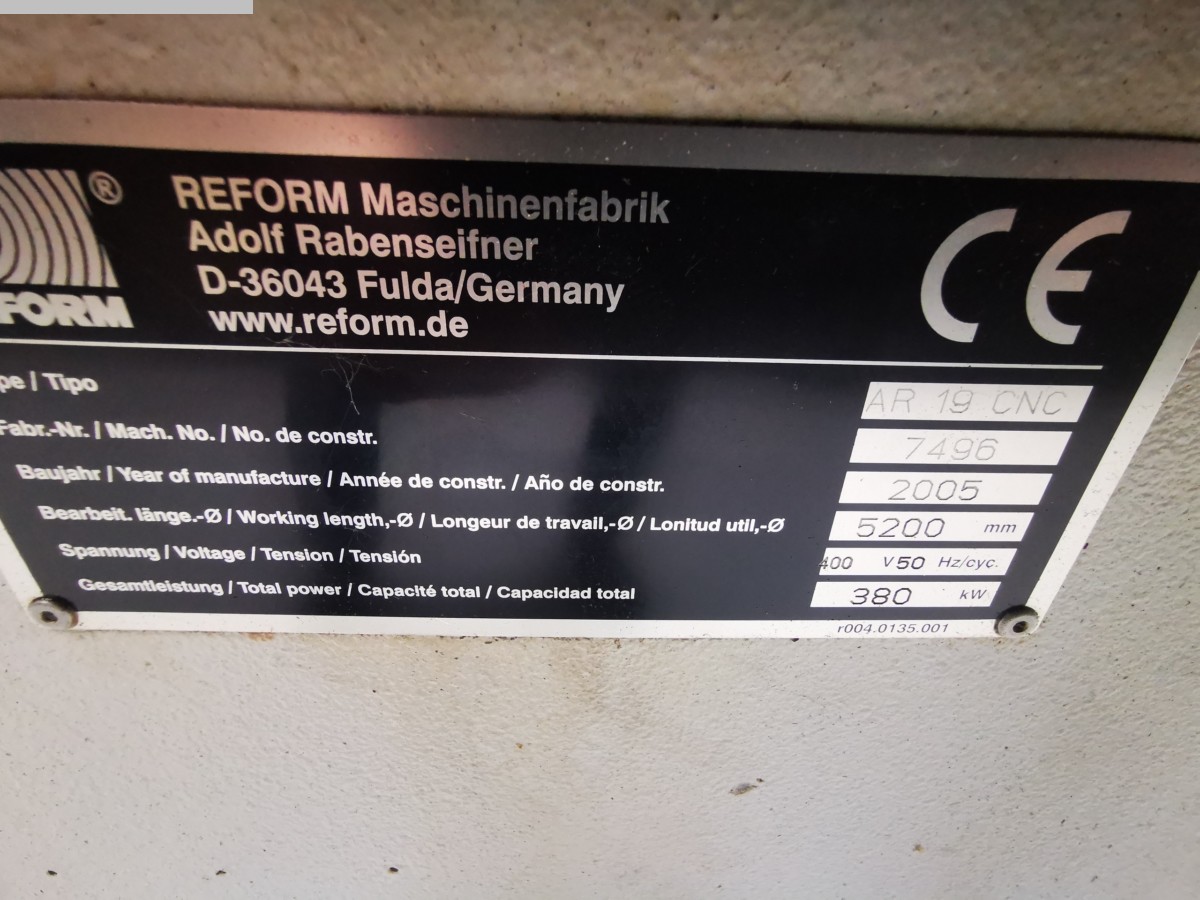

AR 52 Typ 19 CNC |
| Baujahr |
2005 |
| Steuerung |
Siemens 840 D |
| Lagerort |
|
| Ursprungsland |
Deutschland |
| Lieferzeit |
Sofort |
| Frachtbasis |
ab Lager, frei LkW-Ladefläche |
| Technische Details |
| Schleiflänge |
5200 mm |
| Schleifbreite |
1300 mm |
| Werkstückhöhe |
320 mm |
| Steuerung |
Siemens 840 D |
| Hauptmotor |
306 kW |
| Gesamtleistungsbedarf |
380 kW |
| Maschinengewicht ca. |
t |
| Raumbedarf ca. |
11,21 x 3,2 x 3,85 m |
| Beschreibung |
CNC Produktions-Flachschleifmaschine mit Segmentkopf
Schleiflänge 5200 mm
Schleifbreite 1300 mm
Werkstückhöhe 320 mm
Steuerung Siemens 840 D
Durchgangsbreite 1300 mm
Schleifhöhe 320 mm

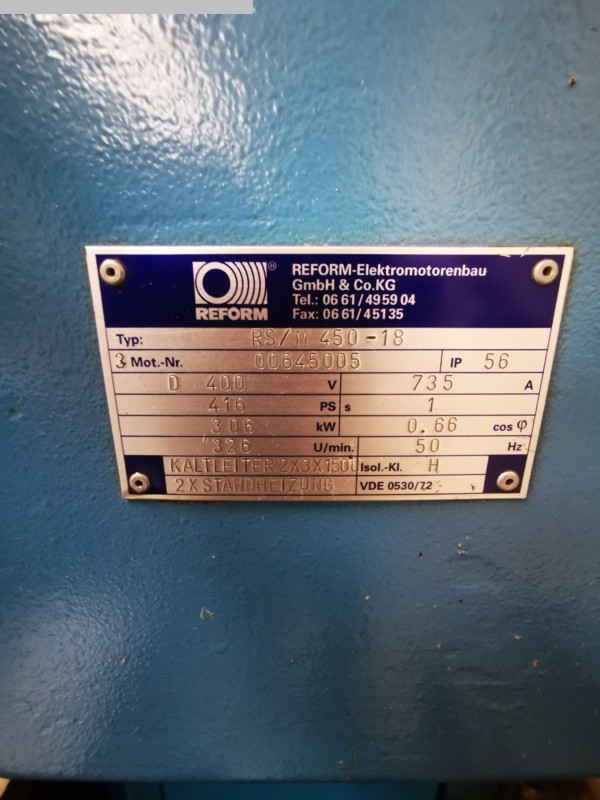

Schleifmotor 306 kW
Schleifmotordrehzahlen bis 320 U/min
Schleifmotor-Vorschub, stufenlos regelbar 0,5-35 m/min
Schleifmotor-Zustellung in Schritten 0,002-1 mm
Schleifmotor-Zustellung kontinuierlich stufenlos bis 5 mm / min
Raumbedarf ca. 11,21 x 3,2 x 3,85 m
Inklusive Zubehör.

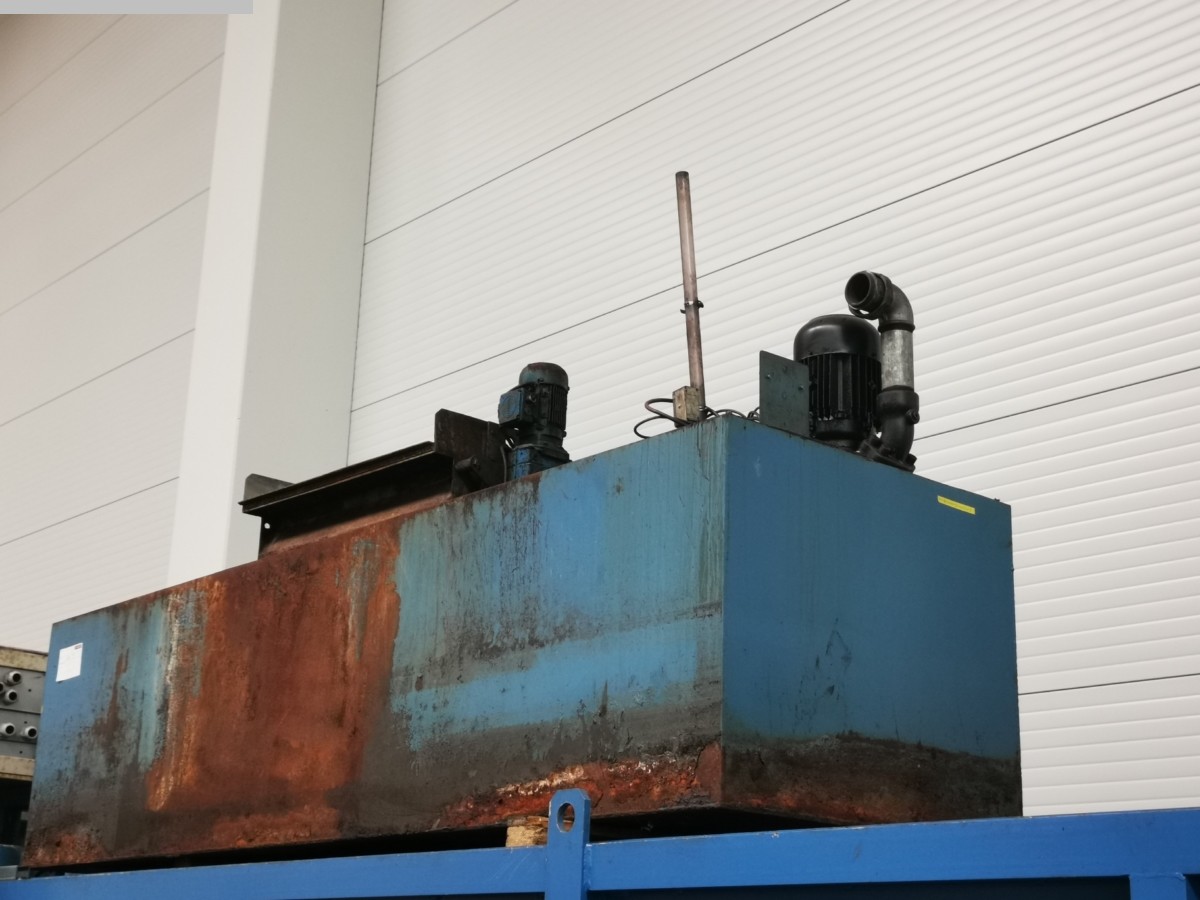

- Kühlmittelanlage
- Magnetspannvorrichtung
- Schaltschrank
- Ölnebelabsaugung
- Dokumentation
- mit Segmentkopf, Durchmesser 1400 mm
Segmentkopf-Abmessungen: 120/106 x 41 x 250 mm
Anzahl der Semente: 1 Satz = 26 Stück
- mit Elektro-Magnettisch 5200 x 1300 mm
- Marposs-Messsteuerung
Verfahrweg (Z1-Achse), vertikal: 420 mm
- Kühlmittel-Durchlaufmenge 2000 l/min
Hebestation 2x Pumpe für 1000 l/min
Abmessungen (Länge x Breite x Höhe):

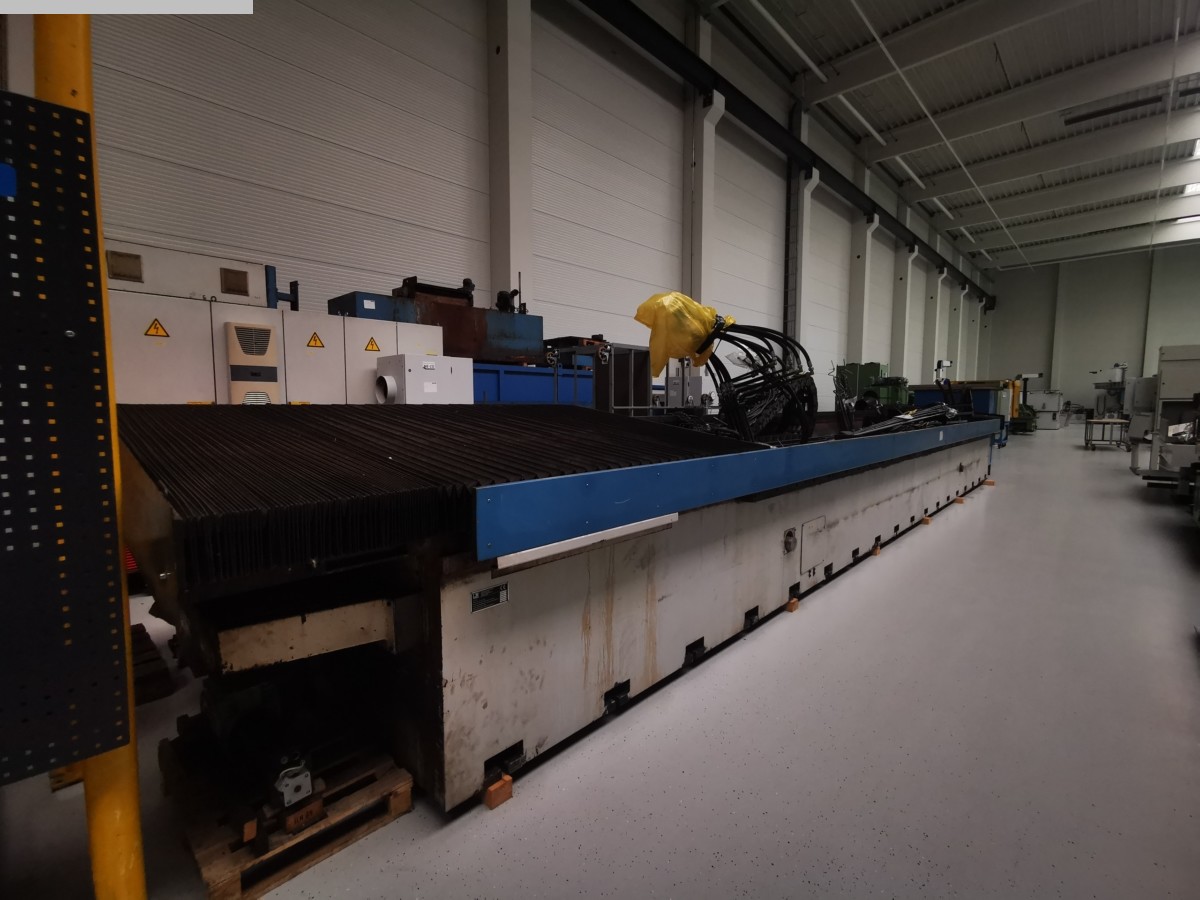

Bett: 11200 x 2400 x 1600 mm, Gewicht 28000 kg

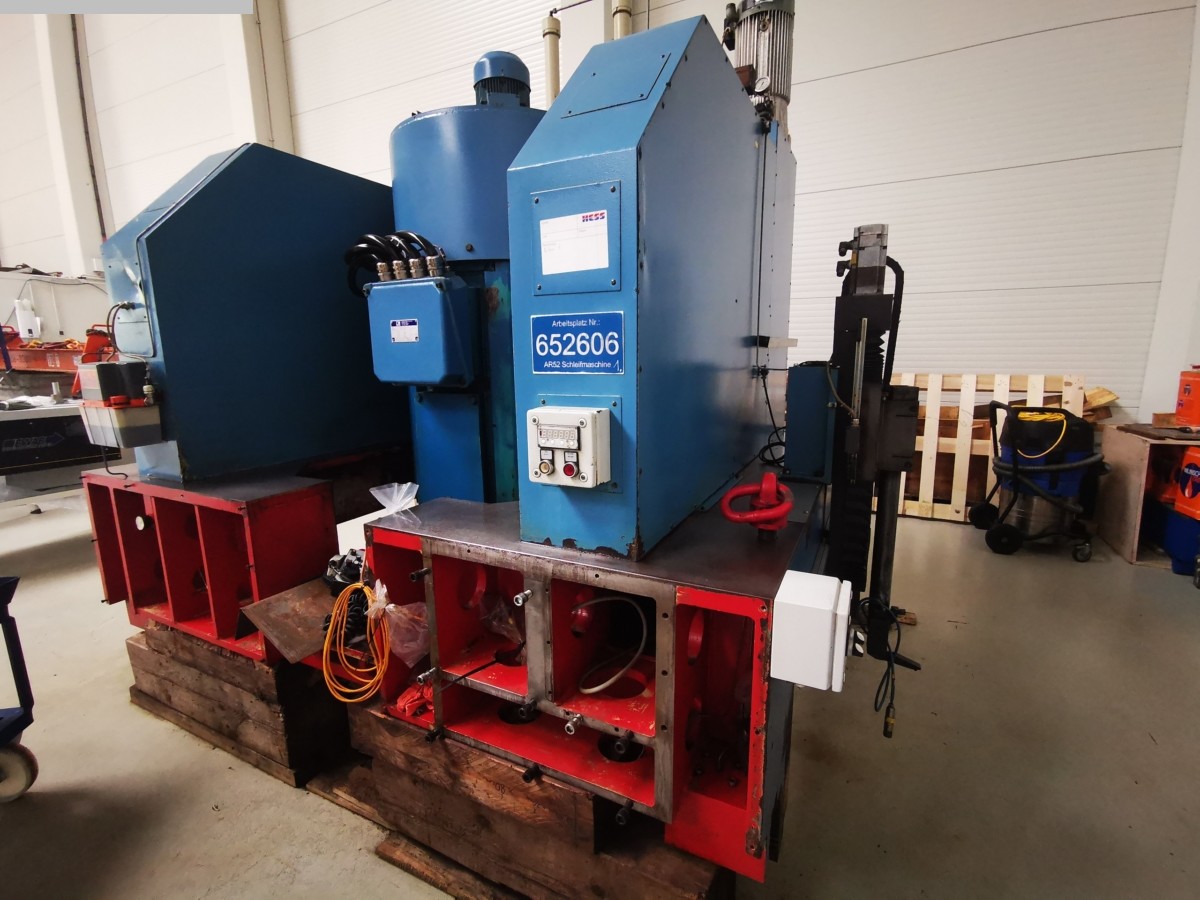

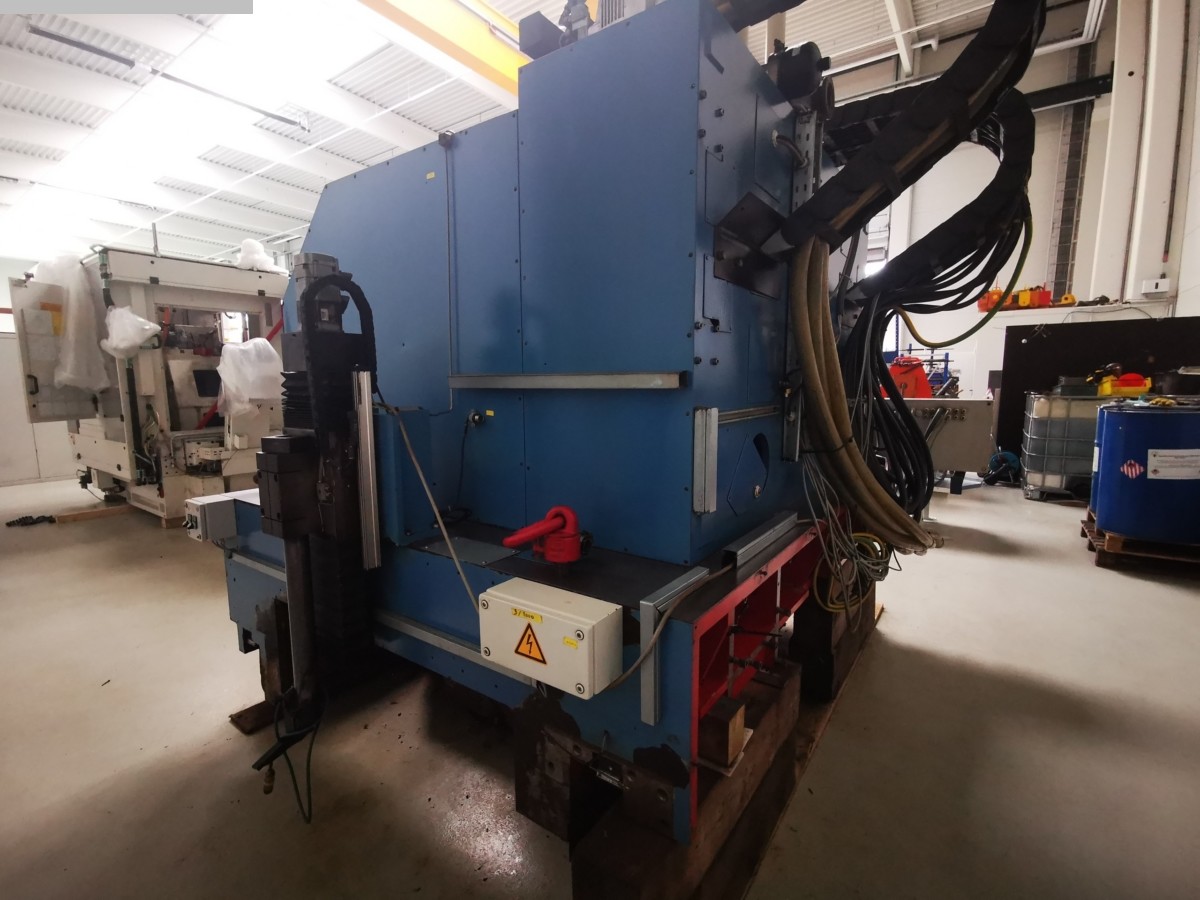

Schleifkopf: 3000 x 2500 x 3100 mm, Gewicht ca. 14000 kg
2 x Absaugung: Je 1200 x 800 x 2000 mm

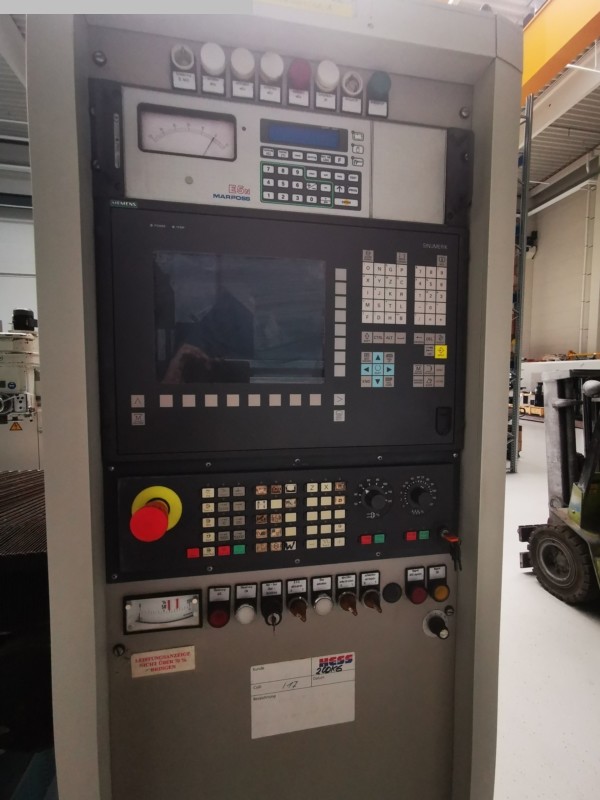

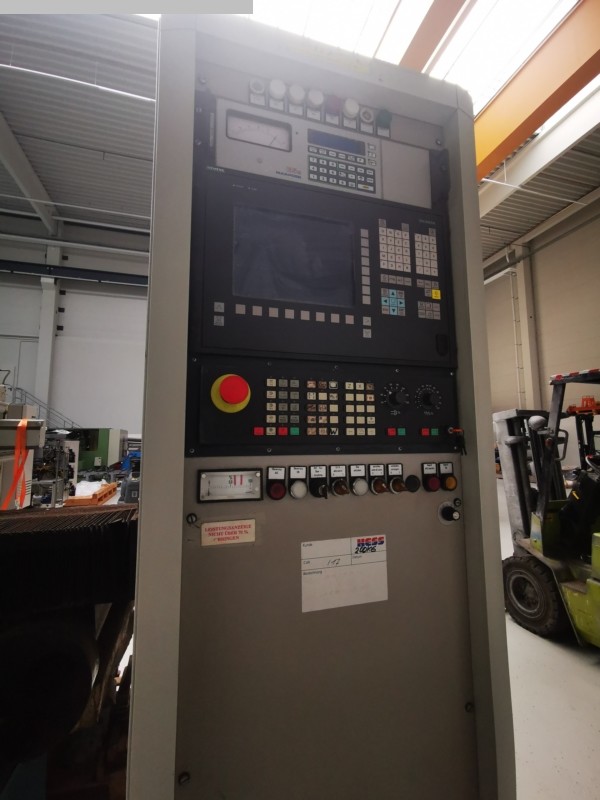

Steuerpult: 1200 x 800 x 2400 mm
kleiner Schaltschrank: 1400 x 1400 x 800 mm
2 x Getriebe Je 1200 x 800 x 500 mm
2 x Europaletten mit Schleifsegment

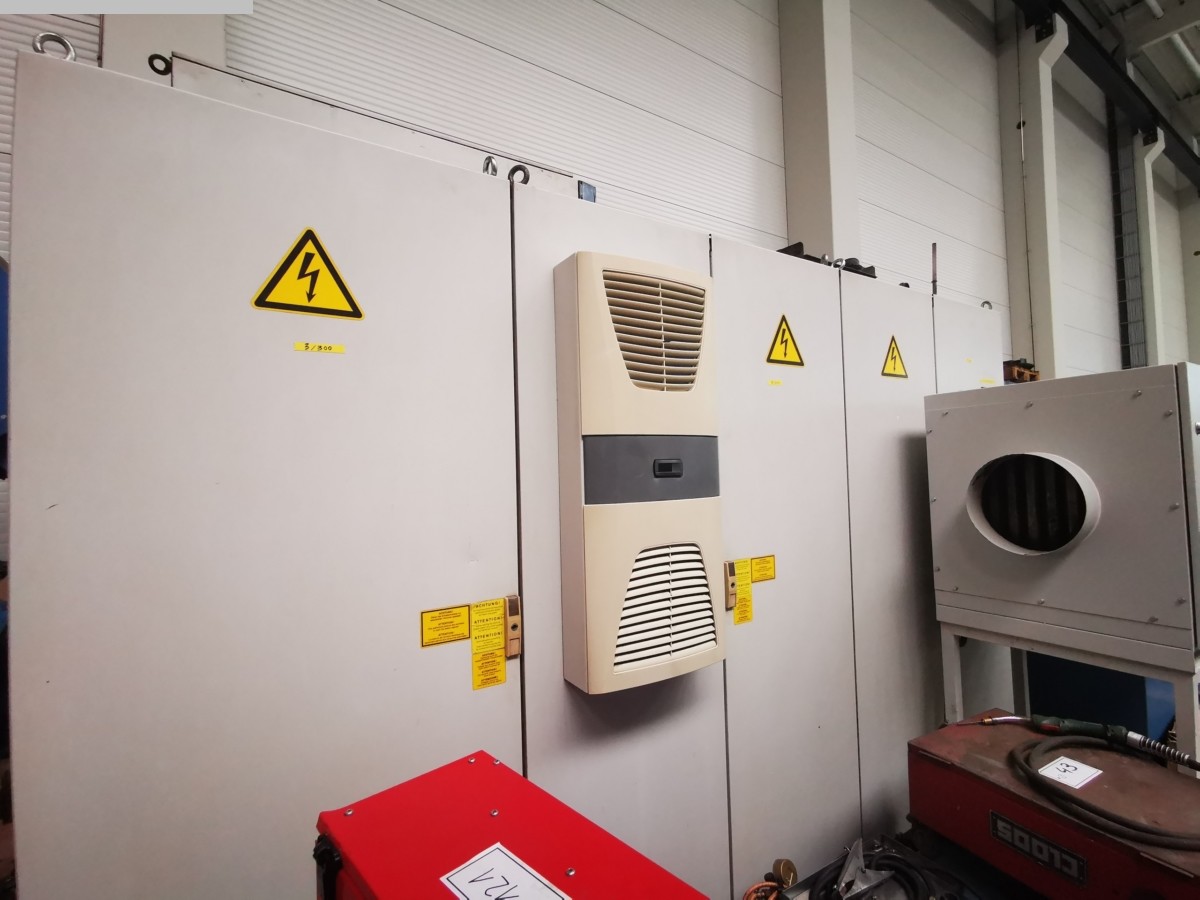

Schaltschrank: 1600 x 800 x 2000 mm
Schaltschrank: 3400 x 600 x 2400 mm
|
|
|
|
