| Lagernummer |
1020-21017 |
| Kategorie |
CNC Dreh- und Fräszentrum |
| Fabrikat |
DMG MORI |
| Typ |
CTX beta 1250 TC |
| Baujahr |
2010 |
| Steuerung |
Siemens 840D |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Werk - EXW |
| Technische Details |
| Drehdurchmesser |
500 mm |
| Drehlänge |
1200 mm |
| Steuerung |
Siemens 840D |
| Umlaufdurchmesser über Bett |
700 mm |
| Hauptspindel: |
|
| Drehzahlbereich - Hauptspindel |
20 - 5000 min/-1 |
| Antriebsleistung - Hauptspindel |
25 /34 kW |
| Max. Drehmoment |
Nm |
| C-Achse |
0,0001 ° |
| Spindeldurchmesser |
67 mm |
| Frässpindel |
|
| Frässpindelmotor |
13 / 22 |
| Frässpindeldrehzahlbereich |
12000 U/min |
| b-Achse |
+/- 110 ° |
| Verfahrwege: |
|
| x-Achse |
450 mm |
| y-Achse |
+/- 100 mm |
| z-Achse |
1300 mm |
| Vorschübe: |
|
| Eilgang ( X / Y / Z ) |
60 / 22,5 / 30 m/min |
| Vorschubkraft |
5,6 / 5,6 / 7,4 kN |
| Werkzeugrevolver: |
|
| Anzahl der Werkzeugplätze |
24 pos. |
| Werkzeugaufnahme |
Capto |
| max. Futterdurchmesser |
250 mm |
| Reitstock |
|
| Reitstock-Pinolenaufnahme MK |
5 |
| Reitstockverschiebung |
1200 mm |
| Gesamtleistungsbedarf |
65 kVA |
| Maschinengewicht ca. |
8 t |
| Raumbedarf ca. |
6 x 2,7 x 2,1 m |
| Beschreibung |

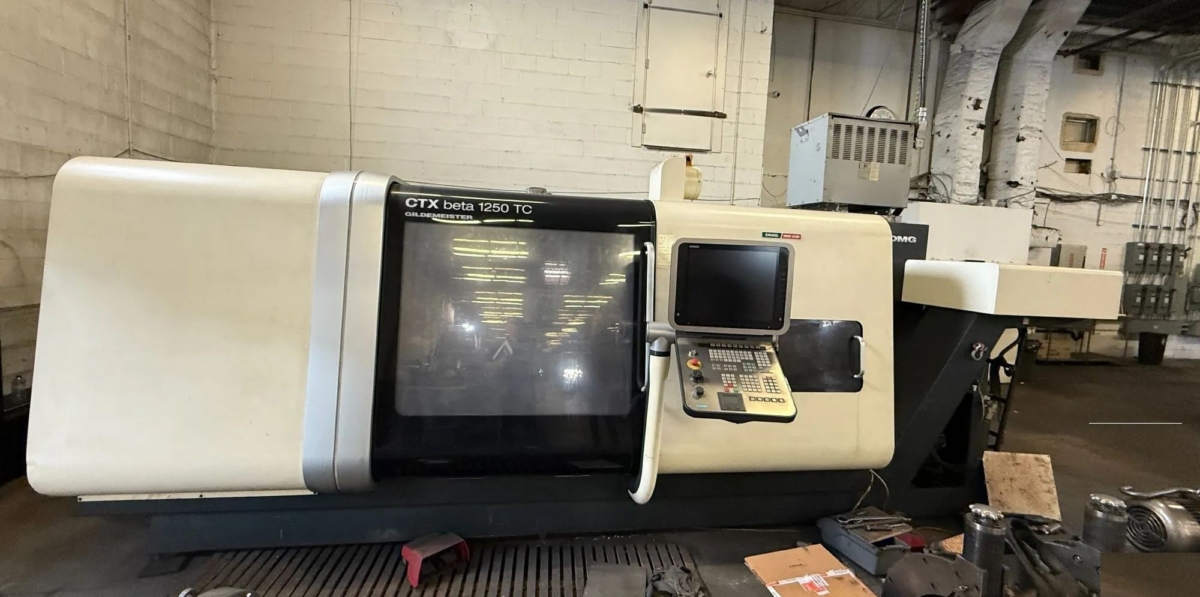

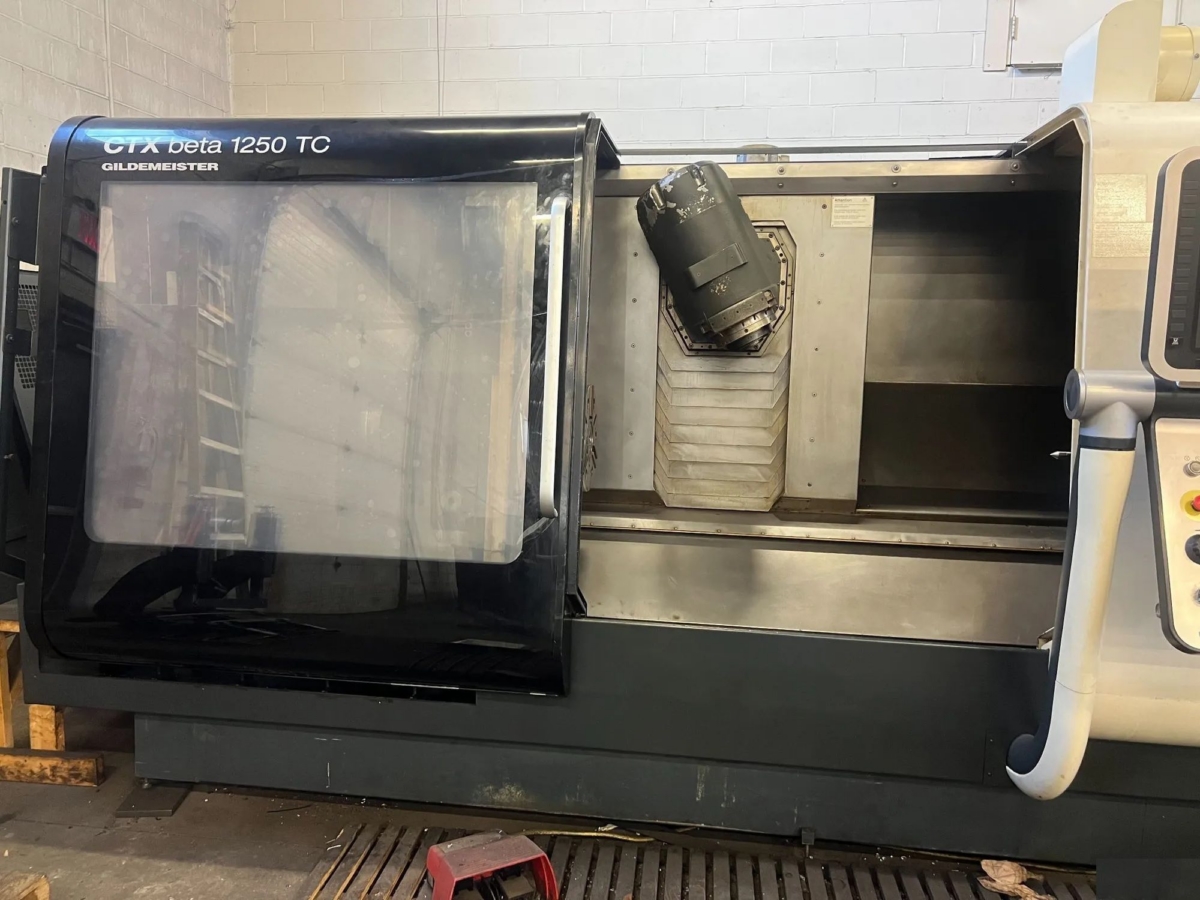

CNC - Dreh- und Fräszentrum - 5 Achsen Simultan

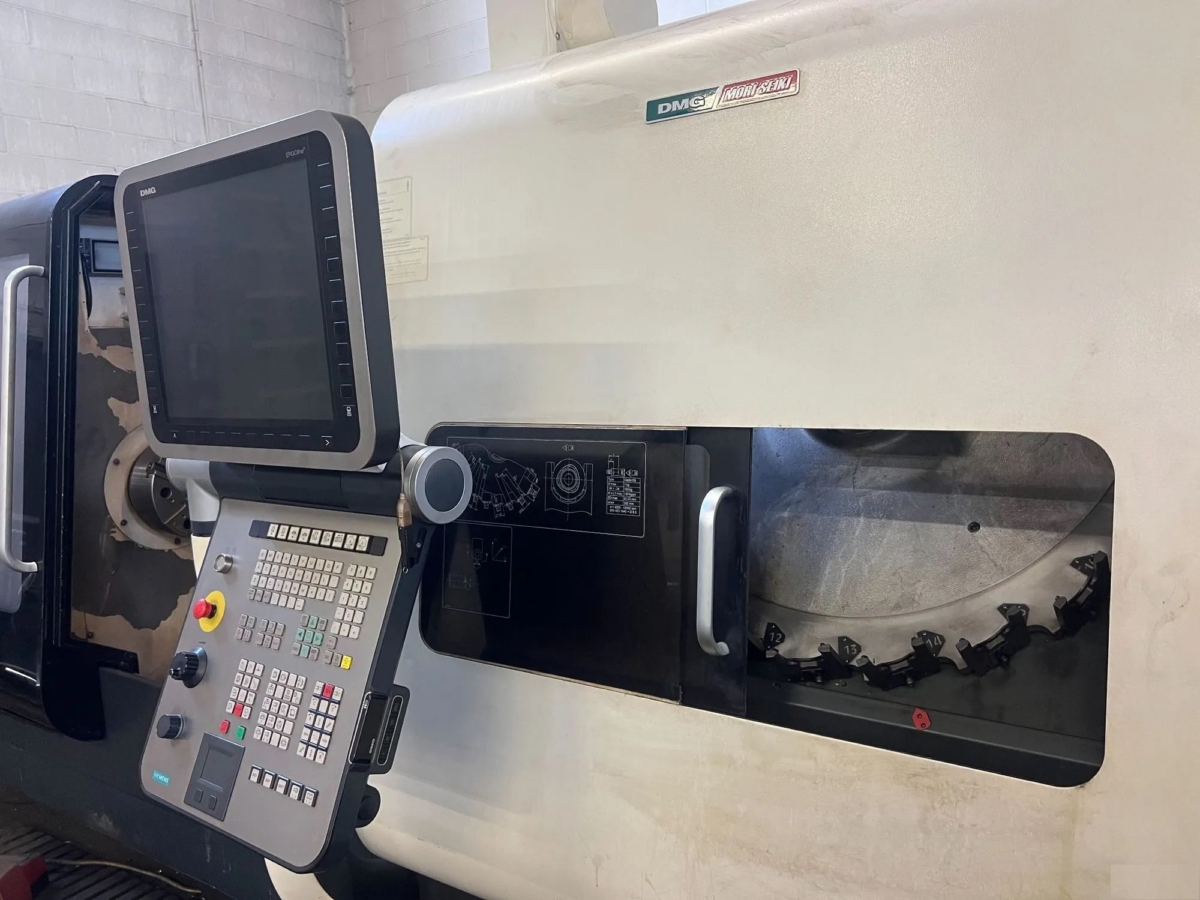

- CNC Steuerung Siemens 840D SolutionLine with ShopTurn
- C-Achse (0,0001°)

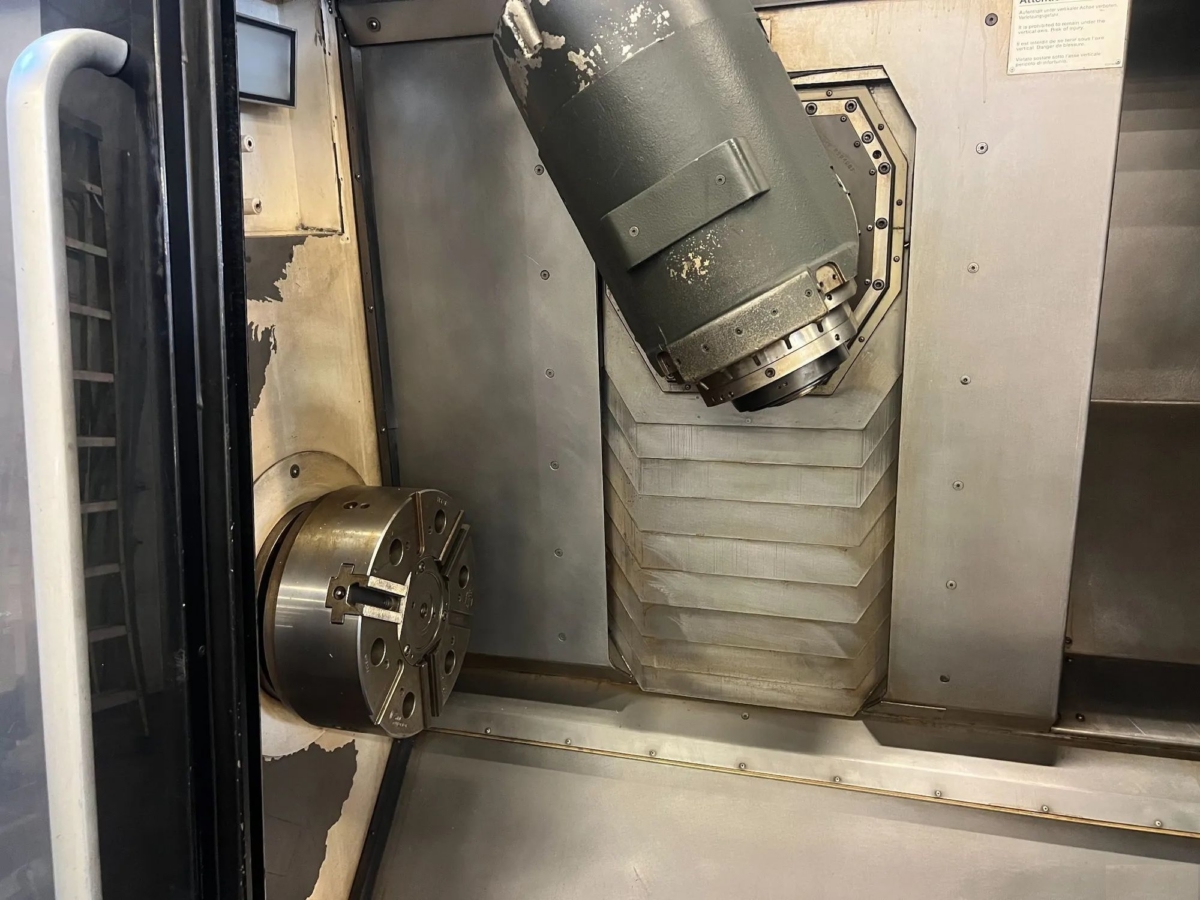

- Fräskopf mit B-Achse (Capto C6)
- Y-Achse
- Kühlmitteleinrichtung
- Späneförderer
- Direktes Wegmeßsystem
- IKZ

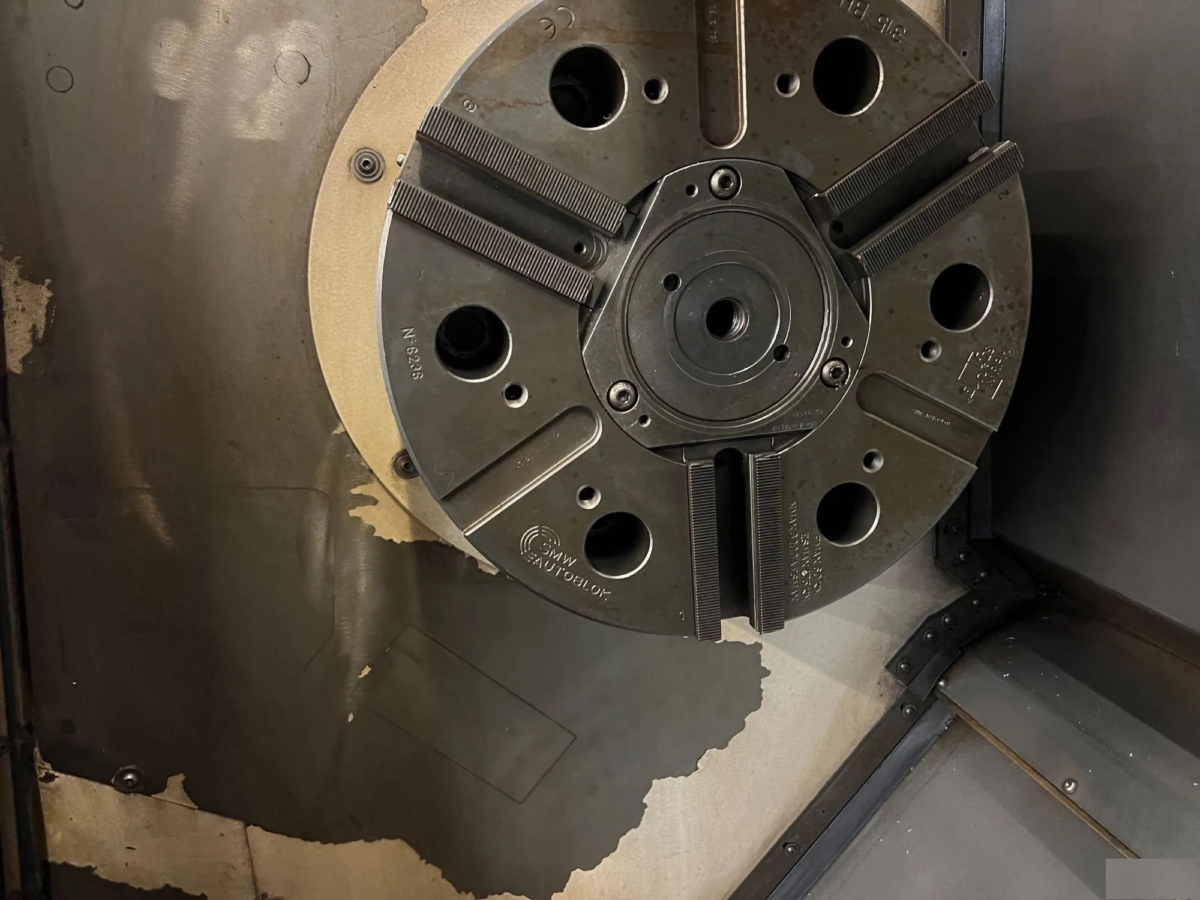

- 10' hydraulik Futter SMW Autoblok
- Tool Presetter
- Reitstock MT 5
12610 Laufstunden
5620h Spindel Stunden
|
|
|
|
