| Lagernummer |
1020-21086 |
| Kategorie |

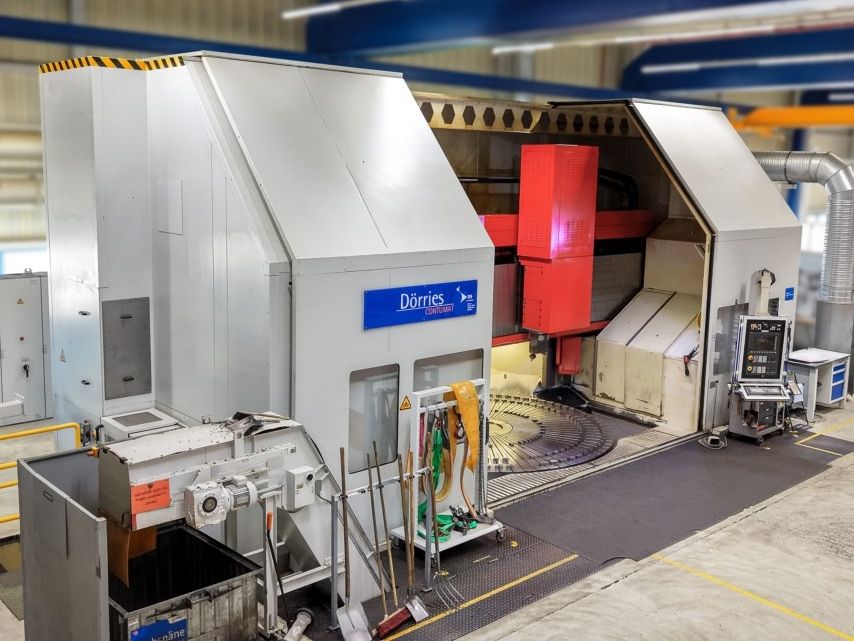

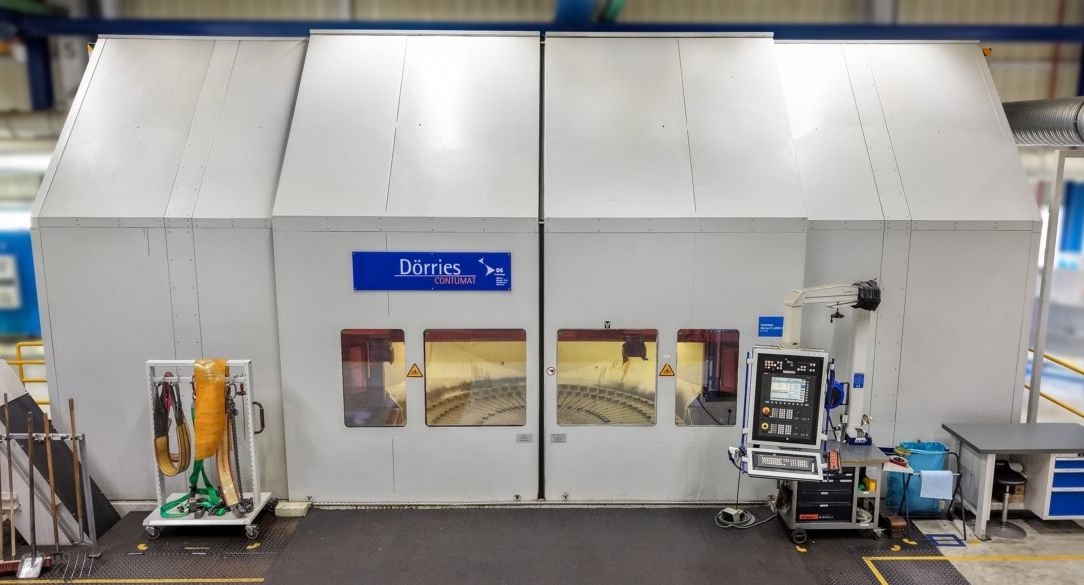

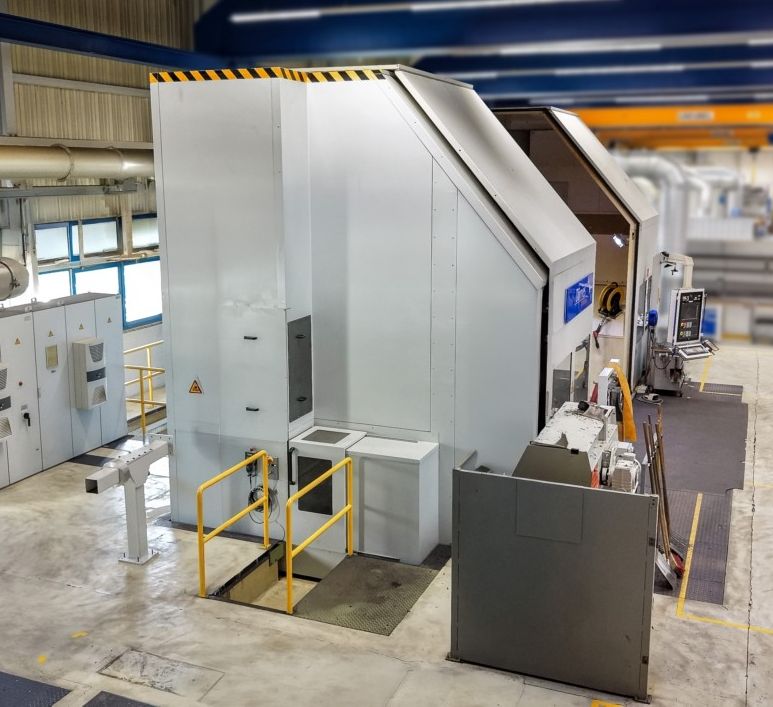

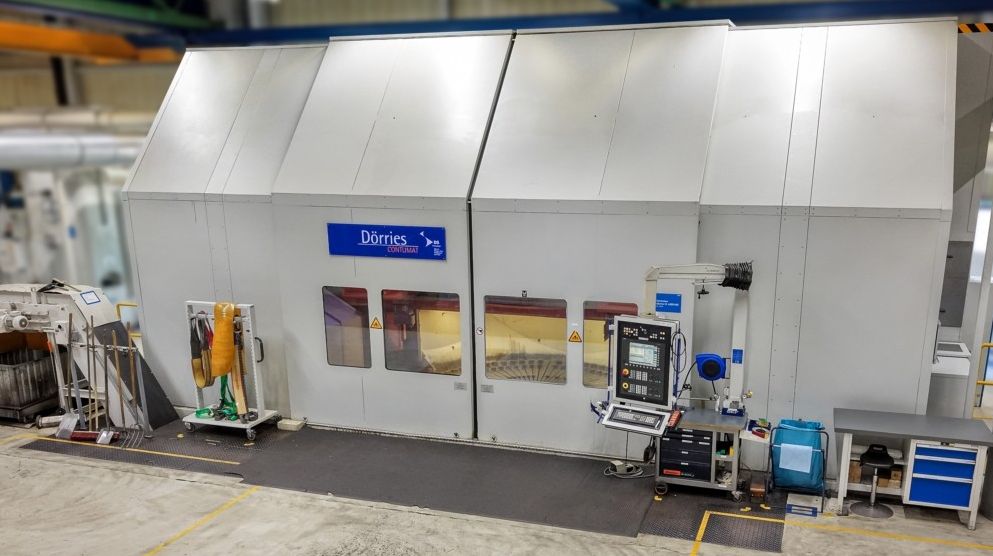

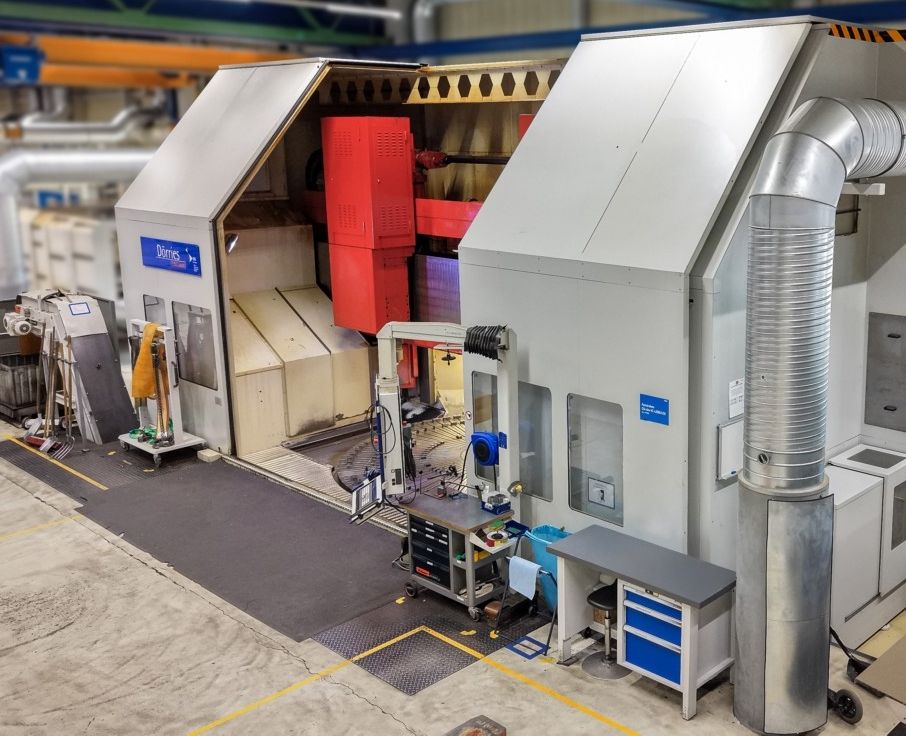

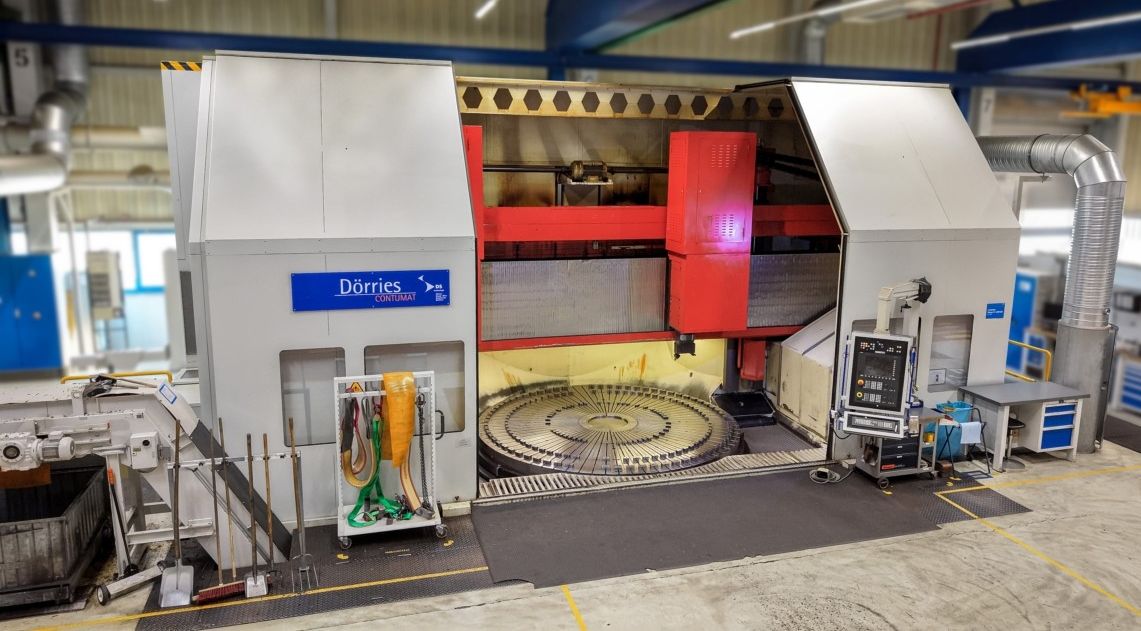

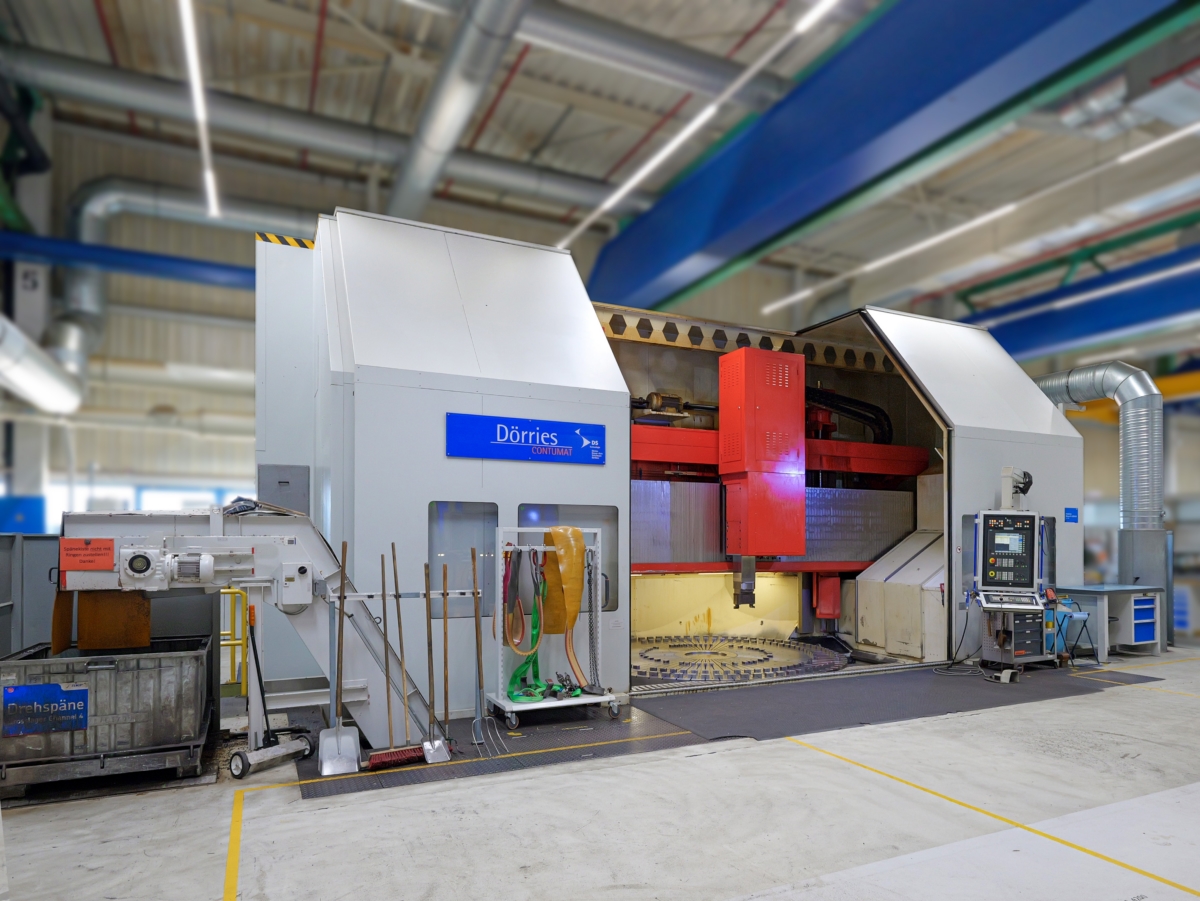

Karusselldrehmaschine - Doppelständer |
| Fabrikat |
DÖRRIES-SCHARMANN |
| Typ |
VC 4200 |
| Baujahr |
2008 |
| Steuerung |
SIEMENS 840D |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort |
| Frachtbasis |
ab Standort |
| Technische Details |

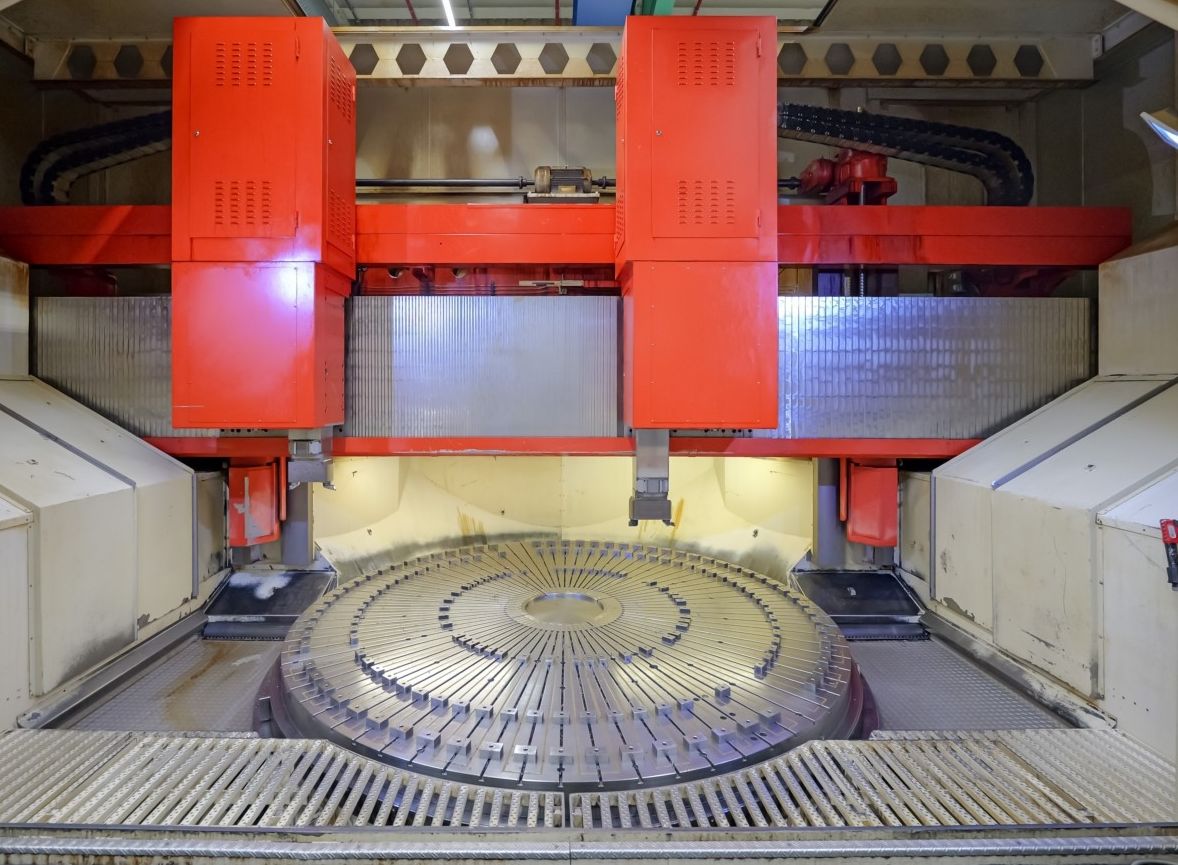

| Planscheibendurchmesser |
4000 mm |
| Umlaufdurchmesser |
4500 mm |
| Drehhöhe |
1600 mm |
| Steuerung |
SIEMENS 840D |

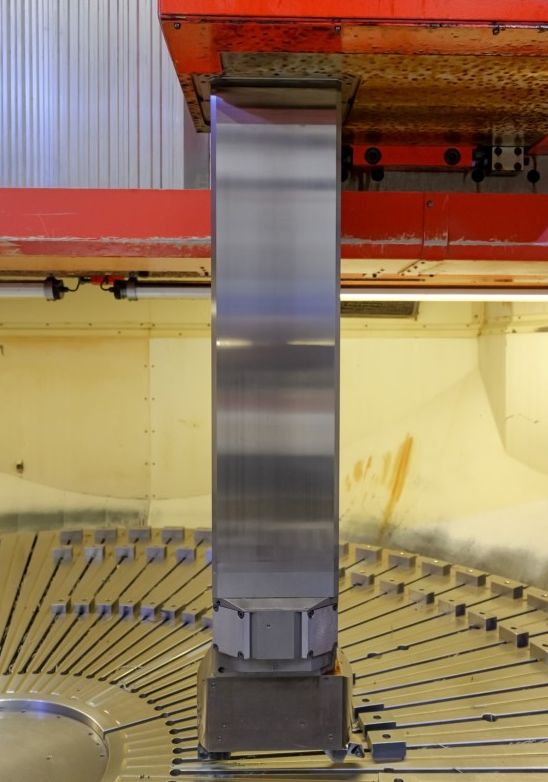

| Meisselschieber Querschnitt |
250 x 250 mm |
| Meisselschieber Verfahrweg - rechts |
1.000 mm |
| Meisselschieber Verfahrweg - links |
1.000 mm |
| Querbalkenverfahrweg |
500 mm |
| In Schritten von je |
250 mm |
| Querbalkensupport - Verfahrwege rechts |
|
| ... von Drehmitte nach rechts |
2.300 mm |
| ... von Drehitte nach links |
150 mm |
| ... Werkzeugwechselweg rechts |
1.200 mm |
| Querbalkensupport - Verfahrwege links |
|
| ... von Drehitte nach links |
2.300 mm |
| ... von Drehmitte nach rechts |
150 mm |
| ... Werkzeugwechselweg links |
1.200 mm |
| Minimales Zusammenfahrmaß bis Meißelschiebermitte |
1.000 mm |
| Antriebsleistung |
1 x 100 kW |
| Getriebestufen |
2 |
| Max. Drehzahl |
140 min/1 |
| Drehzahlbereich - Getriebestufe 1 |
0,6 - 7,9 - 34 min/1 |
| Drehzahlbereich - Getriebestufe 2 |
2,9 - 41,0 - 140 min/1 |
| max. Tischbelastung |
50 t |
| Vorschubgeschwindigkeit Querbalken, horizontal |
18 m/min |
| Vorschubgeschwindigkeit Querbalken, vertikal |
18 m/min |
| Eilganggeschwindigkeit Querbalken, horizontal |
18 m/min |
| Eilganggeschwindigkeit Querbalken, vertikal |
18 m/min |
| Verstellgeschwindigkeit des Querbalkens |
400 mm/min |
| MAGNETSPANNPLATTE |
|
| Hersteller |
SAV |
| Type |
244.71 |
| max. Werkstücktemperatur |
80 °C |
| Max. Haftkraft |
170 N/cm² |
| Magnetspannung |
360 V |
| Werkzeugsystem Dörries für Meißelhalter |
250.2 |
| Werkzeugsystem zum Drehen |
Capto C6 |
| Schnittkraft Drehwerkzeug, R. Querbalkensupport |
50 KN |
| Schnittkraft Drehwerkzeug, l. Querbalkensupport |
40 KN |
| Gesamtleistungsbedarf |
kW |
| Maschinengewicht ca. |
t |
| Raumbedarf ca. |
m |
| Gesamtanschlußleistung |
ca. 180 KVA |
| Gesamtgewicht ca. |
kg |
| Beschreibung |
ausgestattet mit:

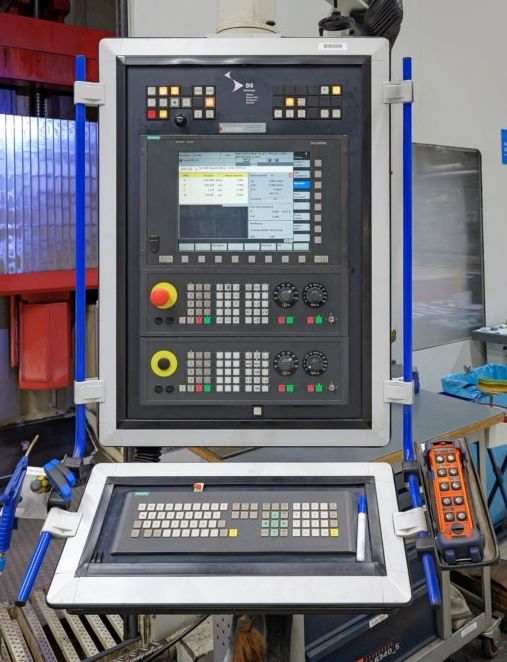

- CNC Steuerung Siemens 840D
- 2x Werkzeugwechsler (je 40 Plätze)
|
