| Lagernummer |
1020-21139 |
| Kategorie |
Karusselldrehmaschine - Doppelständer |
| Fabrikat |
SCHIESS-FRORIEP |
| Typ |
63 FZG |
| Baujahr |
1983 / 2009 |
| Steuerung |
Siemens 850M |
| Lagerort |
ab Werk demontiert |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Werk - EXW |
| Technische Details |
| Planscheibendurchmesser |
4500 mm |
| Umlaufdurchmesser |
6000 mm |
| Drehhöhe |
3500 mm |
| Steuerung |
Siemens 850M |
| Ständerdurchgang |
6500 mm |
| Portalständer: größter Weg |
19000 mm |
| Tischbelastung |
63 (Rotary) tons |
| Tischdrehgeschwindigkeit |
0,63 - 63 U/min |
| Querbalkensupport waagerecht |
7500 m/min |
| Querbalkensupport senkrecht |
2500 m/min |
| Aufspanntisch |
8000 x 5000 x 350 mm |
| Tischbelastung |
25.000 kg/qm |
| Stößelabmessungen |
460 x 380 mm |
| Gesamtleistungsbedarf |
kW |
| Maschinengewicht ca. |
t |
| Raumbedarf ca. |
m |
| Beschreibung |

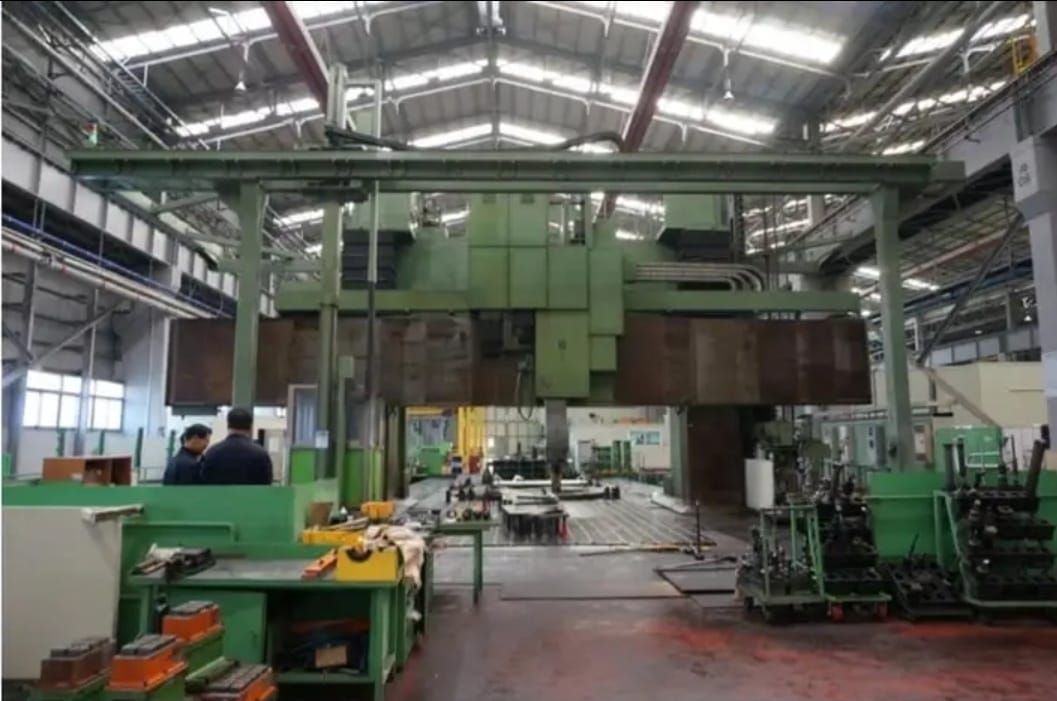

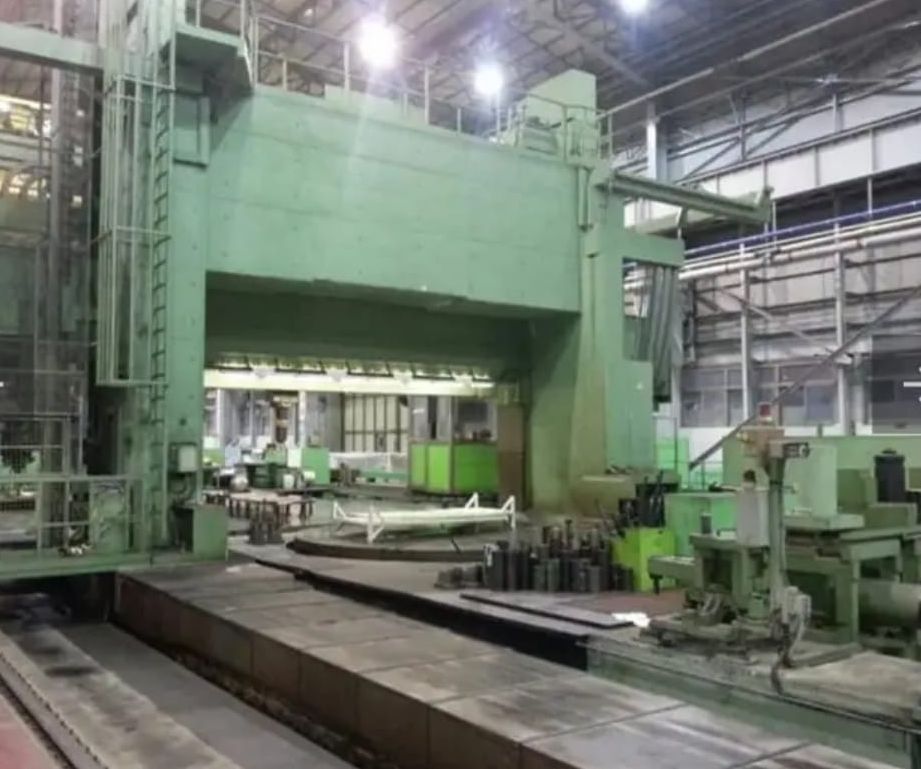

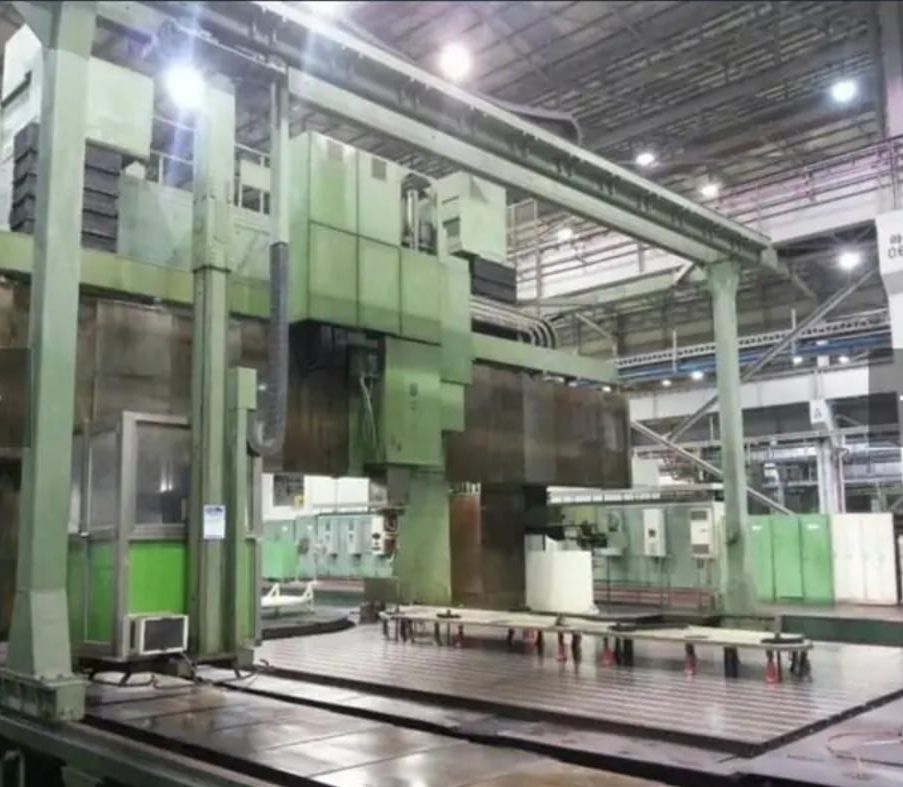

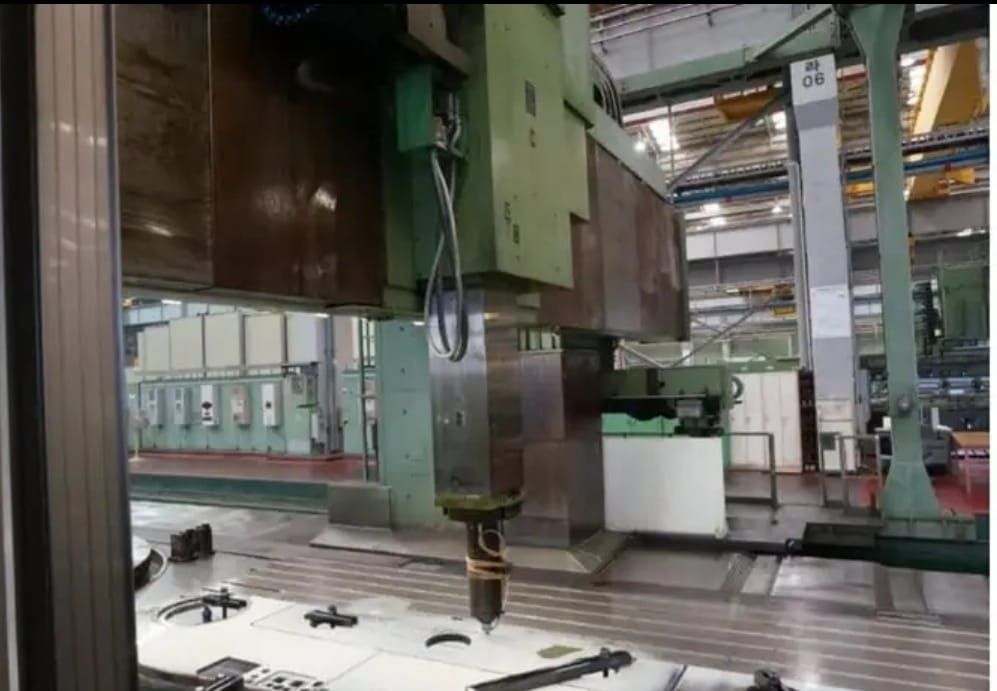

GANTRY Doppelständer-Fräs- und Drehzentrum mit beweglicher Säule
2009 überholt und modernisiert
- Siemens 850M CNC-Steuerung
- Bohr- und Fräseinheit, Drehzahlen 25 2500 U/min

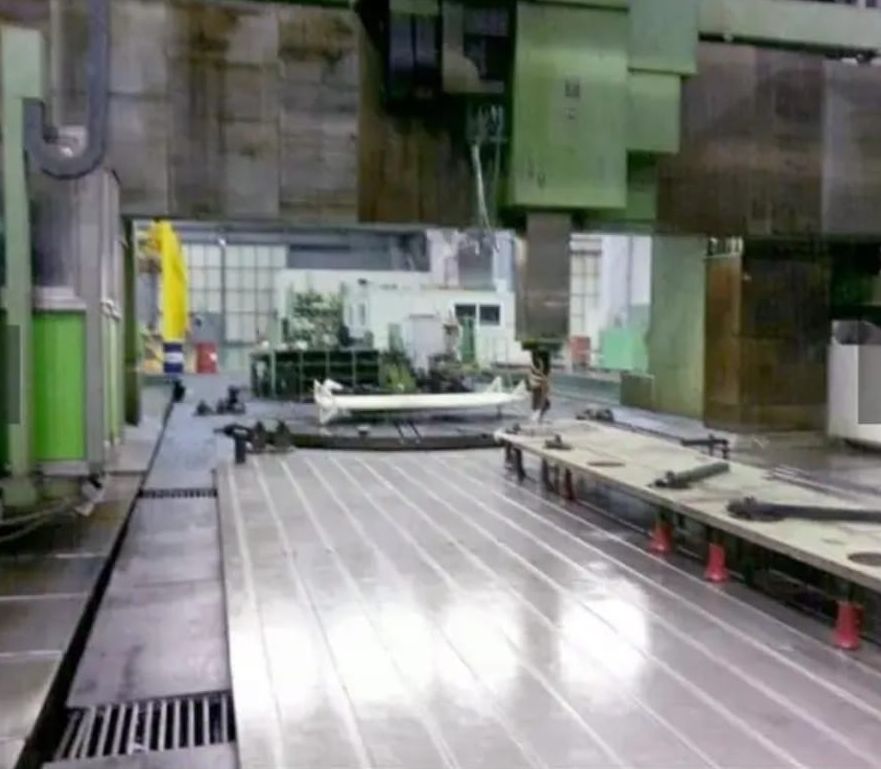

- Werkstücktisch 8000 x 5000 mm
-- Tischbelastung: 25 t/m²

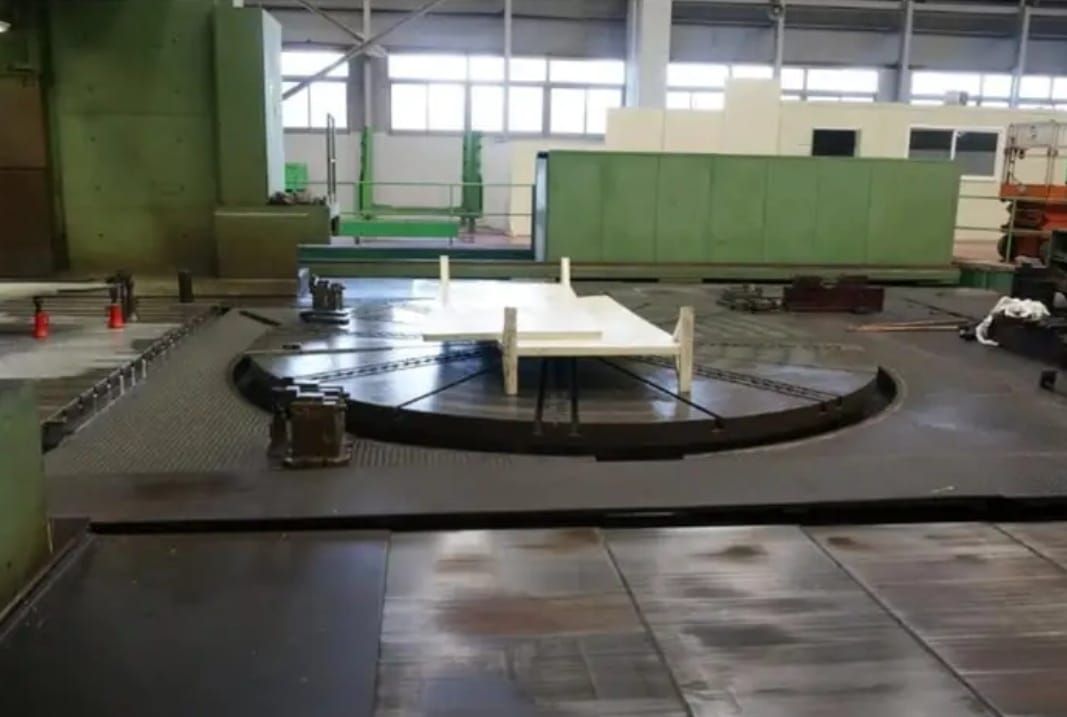

- Rundtisch/Spannplatte 4500 mm
-- Rundtisch im Fräsbetrieb: C-Achse 0,001° / 360°
- Automatischer Werkzeugwechsler AAC: 9 Positionen
- Werkzeugmagazinplätze: 110 (ISO 50)
-- Werkzeuggewicht: max. 45 kg
-- Werkzeuglänge: max. 600 mm
-- Werkzeugdurchmesser: max. 400 mm
- Drehwerkzeugadapter.
- Vertikaler Drehwerkzeugadapter.
- Fräskopf, 25 kW, 5000 U/min.
- Bohrkopf, 45 kW, 2500 U/min, 1120 Nm, SK50.
- Winkelkopf, A +/- 270° / B 090°, 56 kW, 2500 U/min.
- Winkelkopf, +/- 180° in 2,5°-Schritten, 56 kW, 2500 U/min, 2 x SK50.
- Winkelkopf, A +/- 180° / B 090°, 56 kW, 1250 U/min.
- Vertikalkopf, 90 kW, 800 U/min, 7000 Nm.
|
|
|
|
Keine Dokumente zum Produkt vorhanden.
Keine Videos zum Produkt vorhanden.
